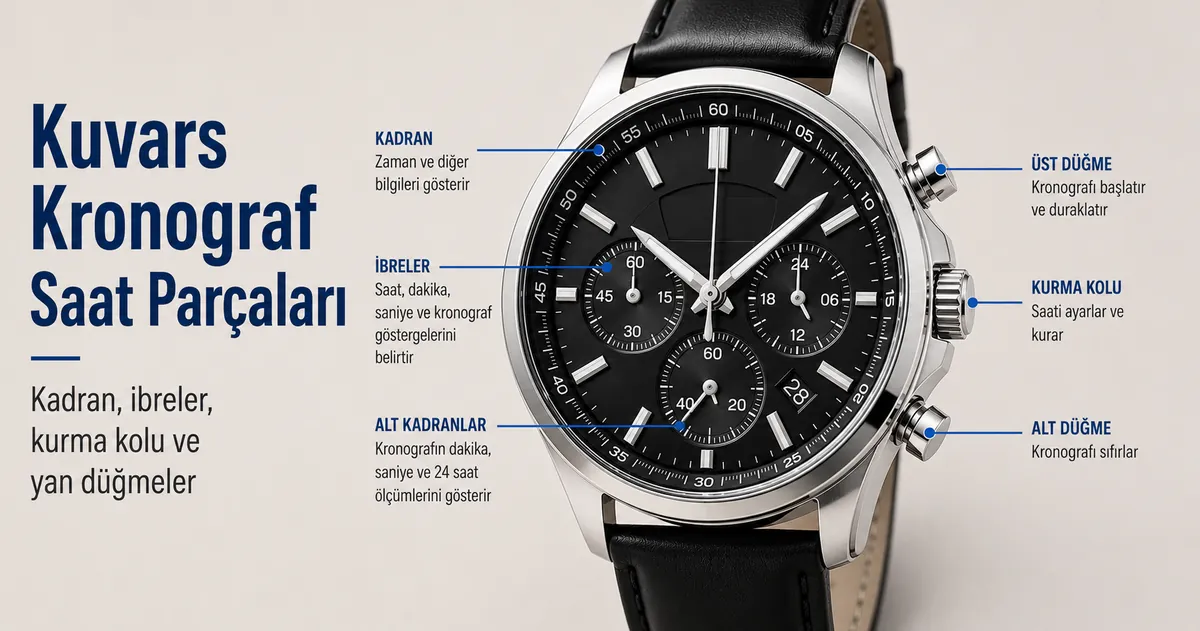

Erkek Kuvars Kronograf Saat Parçaları, Kumandaları ve Kadran İşlevleri
Bir erkek kuvars kronograf saati, normal zaman ölçüm parçalarını, geçen süreyi ölçmek ve görüntülemek için kronograf parçalarıyla birleştirir. Citizen'ın B620 bileşen kılavuzu, normal zaman için saat, dakika ve saniye ibrelerini, ayrıca kronometre işlevi için ayrı kronograf dakika ve saniye göstergelerini tanımlar. Bu, saati hem bir zaman ekranı hem de bir kronometre arayüzü haline getirir.
Bu, saati hem bir zaman ekranı hem de bir kronometre arayüzü haline getirir.
Kadran, ibrelerin, işaretlerin, alt kadranların ve varsa tarih penceresinin okunduğu saat yüzüdür; kurma kolu ve iticiler ise ana kontrol grubunu oluşturur. Citizen, B620 kurma kolunun zamanı ve tarihi ayarladığını, B düğmesinin kronografı başlatıp durdurduğunu ve A düğmesinin sıfırladığını belirtir; aynı kılavuz, tarih göstergesinin tarihi, kronograf ibrelerinin ise geçen dakika ve saniyeleri gösterdiğini ifade eder. Bir çerçeve veya dış ölçek başka bir okuma yardımcısı sağlayabilir: Casio, EF-539D-1A2V'de bir takimetre belirtirken, Seiko, Speedtimer SRQ037J1'inin saat ve dakika ibrelerinde Lumibrite'ı kadran tasarımının bir parçası olarak tanımlar; bu, bir takimetre ve ışıklı ibrelerin evrensel özellikler olmaktan ziyade modele bağlı olduğunu gösterir.
Alt kadranların ve diğer göstergelerin sayısı, konumu ve işlevi, mekanizmaya ve modele bağlıdır.
Alt kadranların ve diğer göstergelerin sayısı, konumu ve işlevi, mekanizmaya ve modele bağlıdır. Örneğin, Casio, EFV-540D-1A2V'de üç ibre ve üç kadran belirtir; üç kadran kronometre dakikalarına, kronometre saniyelerine ve 24 saatlik bir göstergeye atanmıştır; Casio'nun EF-539D-1A2V'si de üç kadrana sahiptir, ancak bunları zaman ölçüm saniyelerine, kronometre saatlerine ve kronometre dakikalarına atar ve bir takimetre ekler. Bu belgelenmiş düzenler, ayarlama, kullanma ve sıfırlama işlemlerinin neden belirli saat veya mekanizmanın talimatlarına göre yapılması gerektiğini gösterir; burada, bu eylemler yalnızca her bir parçanın ne görüntülediğini veya kontrol ettiğini belirlemek için işlevsel bağlam olarak hizmet eder.
İçindekiler

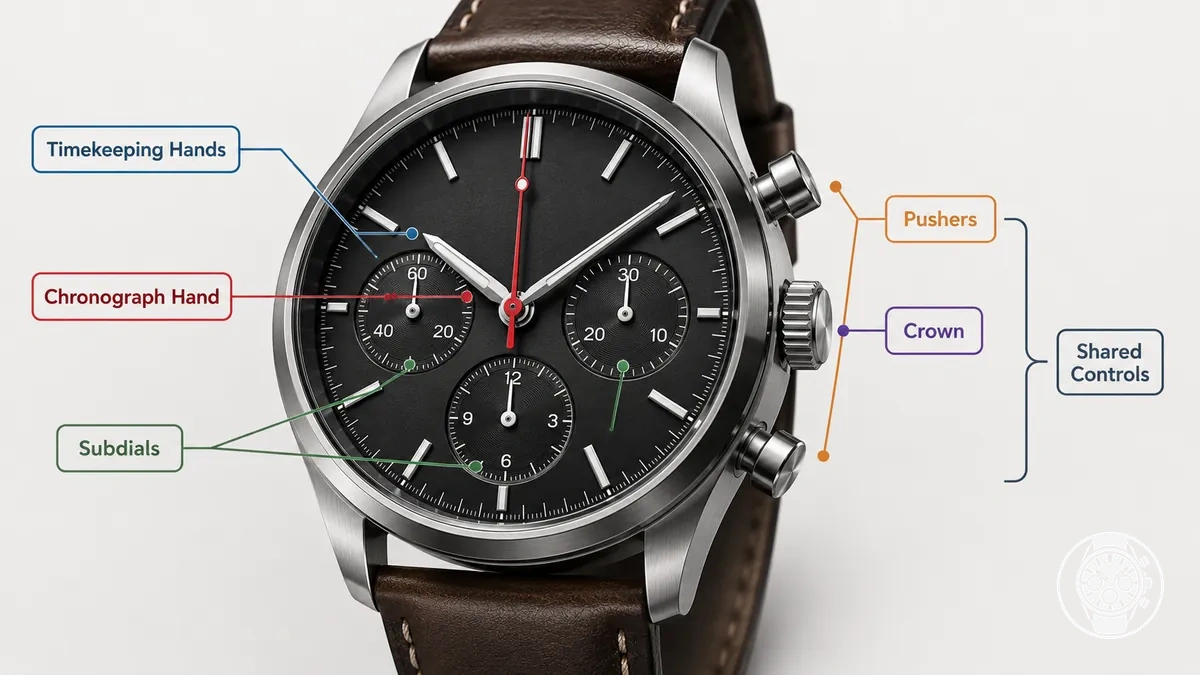

Kronograf Parçaları Zaman Ölçümü ve Kronometre Rollerini Nasıl Ayırır
Kronograf parçaları, zaman ölçüm rolüne sahip sıradan saat parçalarına, kronometre rolüne sahip kronografa özgü parçalara ve ayar veya kronograf işlemini destekleyen ortak kontrollere ayrılır. Seiko Müzesi, bir kronografı, geçerli saati gösteren bir saat ile geçen süreyi ölçen bir kronometreyi birleştiren bir cihaz olarak tanımlar. Bu rol ayrımında, normal zaman ölçüm ibreleri geçerli saati gösterirken, özel kronograf göstergeleri geçen süreyi gösterir.
Ortak kontroller, bu iki işlevsel grubu birbirine bağlar ancak her model düzenine aynı yerleşimi vermez. Normal zaman ölçümü ile geçen süre ölçümü arasındaki bu ayrım, kuvars kronograf nedir sorusunun bir parçasıdır. Somut bir modele özgü örnek olarak, Citizen'ın B620 kullanım kılavuzu, kurma kolunu zaman ve tarih ayarı için kontrol, B düğmesini kronograf başlatma/durdurma kontrolü ve A düğmesini sıfırlama kontrolü olarak tanımlar; aynı mekanizma, geçen süre için ayrı kronograf saniye ve dakika ibreleri kullanır. Bu yüzden, tam ibre konumları, alt kadran atamaları, kurma kolu türleri ve itici işlevleri, yalnızca görünümden çıkarım yapmak yerine belgelenmiş mekanizmaya uygun olarak eşleştirilmelidir.
Ortak kontroller, bu iki işlevsel grubu birbirine bağlar ancak her model düzenine aynı yerleşimi vermez.
Tablo, kronograf parçalarının zaman ölçümü ve kronometre rollerini parça kategorisine, görünür konuma, ana role ve belgelenmiş varyasyona göre nasıl ayırdığını gösterir. Çalıştırma, kalibrasyon ve ayrıntılı alt kadran yorumlaması ilgili işlevlerdir ancak bu rol tabanlı sınıflandırmanın dışındadır.
| Parça grubu | Görünür konum | Ana rol | Yaygın varyasyon |
|---|---|---|---|
| Kadran öğeleri | Ana saat yüzünde | Geçerli saati ve varsa geçen süre göstergelerini okumak için kullanılan görsel referansları sağlar | İşaretler, ölçekler, tarih ekranları ve kronograf işaretleri yapılandırmaya bağlıdır; incelenen kaynaklar saat kategorisi için sabit bir düzen belirlememektedir |
| İbreler | Kadran merkezinden veya özel bir gösterge ekranı içinden | Normal saat, dakika ve saniye ibreleri zaman ölçüm rolüne sahiptir; özel kronograf ibreleri kronometre rolüne sahiptir | Citizen, B620 mekanizması için ayrı kronograf saniye ve dakika ibreleri belirtirken, Seiko, V176 mekanizması için kronometre 1/20 saniye, saniye ve dakika ibreleri belirtir; bu, görüntülenen geçen süre birimlerinin mekanizmaya bağlı olduğunu gösterir |
| Alt kadranlar | Mekanizma kullandığında ana kadran içindeki daha küçük ekranlar | Mekanizma tarafından atanan işlevi görüntüler; bu işlev bir zaman ölçüm göstergesi veya bir geçen süre göstergesi olabilir | İncelenen üretici belgeleri, kuvars kronograf mekanizmaları arasında sabit bir alt kadran sayısını veya atamasını desteklememektedir; mekanizma kılavuzu geçerli işlevi belirtir |
| Kurma kolu | Kasa kenarında | Öncelikle bir ayar kontrolü olarak işlev görür, geçen süre ekranı olarak değil | Citizen'ın B620 belgeleri normal bir kurma kolu veya vidalı kilitli kurma kolu belirtir ve zaman ve tarih ayarı için kurma kolu konumlarını kullanır; diğer mekanizma belgeleri, atanan konumları için kontrol edilmelidir |
| İticiler | Kasa kenarında, kurma kolundan ayrı | Kronograf işlemine atandığında kronometre kontrolleri olarak işlev görür | Citizen'ın B620 kılavuzu, B düğmesini kronograf başlatma/durdurma ve A düğmesini sıfırlama olarak atar; kesin atama mekanizmaya özgüdür |

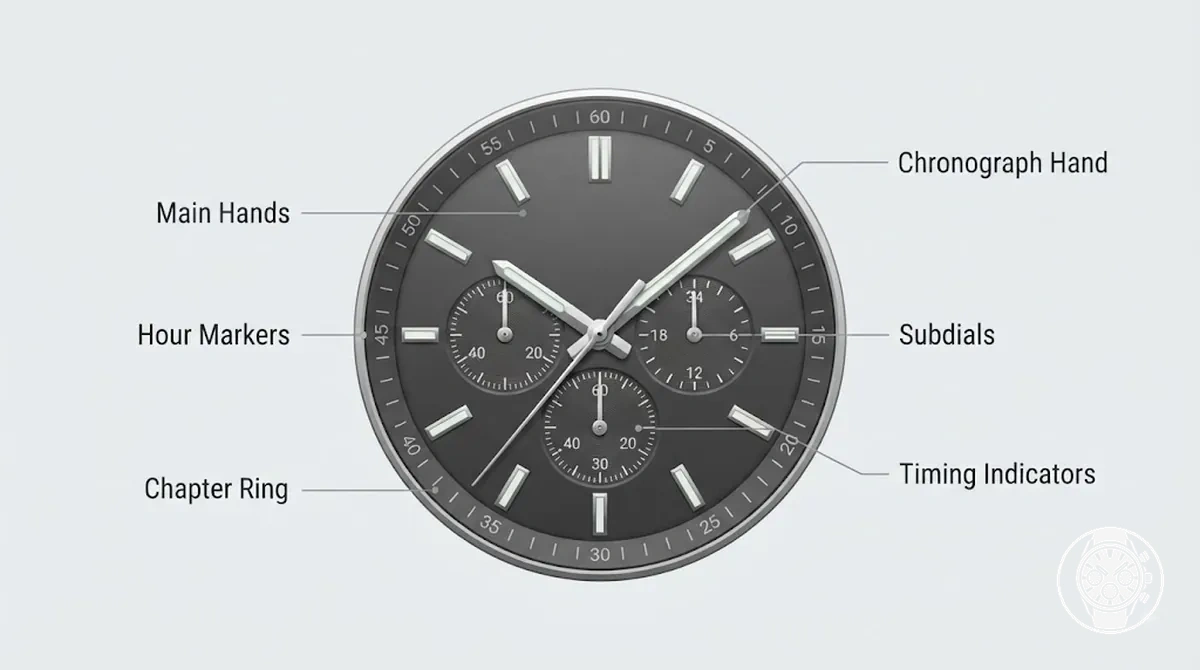

Ana Kadran Parçaları ve Zaman Göstergeleri
Ana kadran parçaları, bir kronograf saat yüzünü iki okuma rolüne ayırır: ana ibreler ve saat işaretleri geçerli zaman referanslarını sağlarken, kronograf ibresi, alt kadranlar ve diğer zaman göstergeleri mekanizmaya göre geçen süre veya durum okumaları sağlar. Citizen'ın B620 talimatları, normal zaman için ayrı saat, dakika ve saniye ibreleri ile kronometre ölçümü için özel kronograf ibrelerini tanımlar. Kadranı okumak, geçerli zaman göstergelerini geçen süre göstergelerinden ayırmakla başlar.
Kadran, okunabilir göstergeleri taşıyan ana saat yüzüdür; saat işaretleri ana ibreler için referans konumları sağlarken, bir halka kadran (chapter ring) takıldığında, bir ibreyi kadrana karşı okumak için çevresel ölçek işaretleri sağlar. Ana saat ve dakika ibreleri geçerli saati gösterir ve sürekli saniye ibresi, mekanizma bu işlevi merkezi bir ibreye veya alt kadrana atadığında normal zaman ölçümünü belirtir. Örneğin, Citizen'ın B620 belgeleri, normal zaman için saat, dakika ve saniye ibreleri artı ayrı bir 24 saat ibresi belirtirken, Citizen ayrıca gösterilen bileşen düzeninin gerçek saatten farklı olabileceği konusunda uyarır. Düzen netliği, belirli bir kadran konumunun kronograf mekanizmaları arasında aynı role sahip olduğunu varsaymak yerine, her bir göstergeyi atanan işlevinden tanımlamaya bağlıdır.
Bu kaynaklı düzenler, bir kaydın normal zaman veya kronometre bilgisi taşıyabileceğini gösterir; okuma rolü, görüntülediği değeri yorumlamadan önce tanımlanmalıdır.
Kronograf zaman göstergeleri, geçen süreyi görüntülemek için özel ibreler veya alt kadranlar kullanır; sıfırlama konumu, zamanlama durduktan sonra kronograf ibresi için sıfır referansını sağlar. Citizen, B620 için 1/5 saniyelik bir kronograf ibresi ve kronograf dakika ibresi belirtir; bu ibrenin 60 dakikalık kronografı, 59 dakika 59,8 saniyeye kadar geçen süreyi görüntüler. Casio, MTP-E515D-2A1V için farklı bir üç kayıtlı düzen belirtir; üç alt kadranı 24 saat zamanına, kronometre saniyelerine ve kronometre dakikalarına atanmıştır ve kronometre kapasitesi 59 dakika 59 saniyedir. Bu kaynaklı düzenler, bir kaydın normal zaman veya kronometre bilgisi taşıyabileceğini gösterir; okuma rolü, görüntülediği değeri yorumlamadan önce tanımlanmalıdır. İki kayıtlı ve üç kayıtlı tasarımlar, mekanizma bu işlevleri sağladığında, sürekli saniyeleri, bir dakika toplayıcısını, bir saat toplayıcısını veya diğer desteklenen göstergeleri farklı şekilde böler.
| Kadran öğesi | Gösterdiği | Okuma rolü | Varyasyon notu |
|---|---|---|---|
| Ana ibreler | Saatler ve dakikalar, normal saniyeler merkezi bir saniye ibresine atandığında | Geçerli zaman okuması | Citizen'ın B620 belgeleri, normal zaman için ayrı saat, dakika ve saniye ibrelerini tanımlar |
| Sürekli saniyeler | Normal zamanın saniyeleri | Geçen kronograf saniyeleri değil, normal zaman ölçümü | Citizen'ın B620'si sürekli saniyeleri normal saniye ibresine atar; başka bir mekanizma bu okumayı bir alt kadrana atayabilir |
| Kronograf saniyeleri | Geçen saniyeler veya saniyenin kesirleri | Kronometre okuması | Citizen'ın B620'si 1/5 saniyelik bir kronograf ibresi kullanır ve maksimum geçen süre görüntülemesini 59 dakika 59,8 saniye olarak belirtir |
| Alt kadranlar | Mekanizma tarafından atanan okumalar: kronometre dakikaları, kronometre saniyeleri veya 24 saat zamanı gibi | Geçen süre veya ek zaman okuması | Casio'nun MTP-E515D-2A1V'si, 24 saat zamanına, kronometre dakikalarına ve kronometre saniyelerine atanmış üç alt kadrana sahiptir |
| Saat işaretleri ve halka kadran | İbreleri okumak için kullanılan referans konumları ve çevresel ölçek bölümleri | Okuma referansı | Kategori için tek bir halka kadran veya işaret düzeni belirlenmemiştir; geçerli kadran düzeni mekanizmaya ve modele özgüdür |
| Küçük göstergeler | Mekanizma tarafından atanan durum veya ek bilgi | Durum veya ikincil okuma | Citizen'ın B620'si bir tarih göstergesi ve 24 saat ibresi içerir; bu, küçük göstergelerin geçen süreyi temsil etmesi gerekmediğini gösterir |

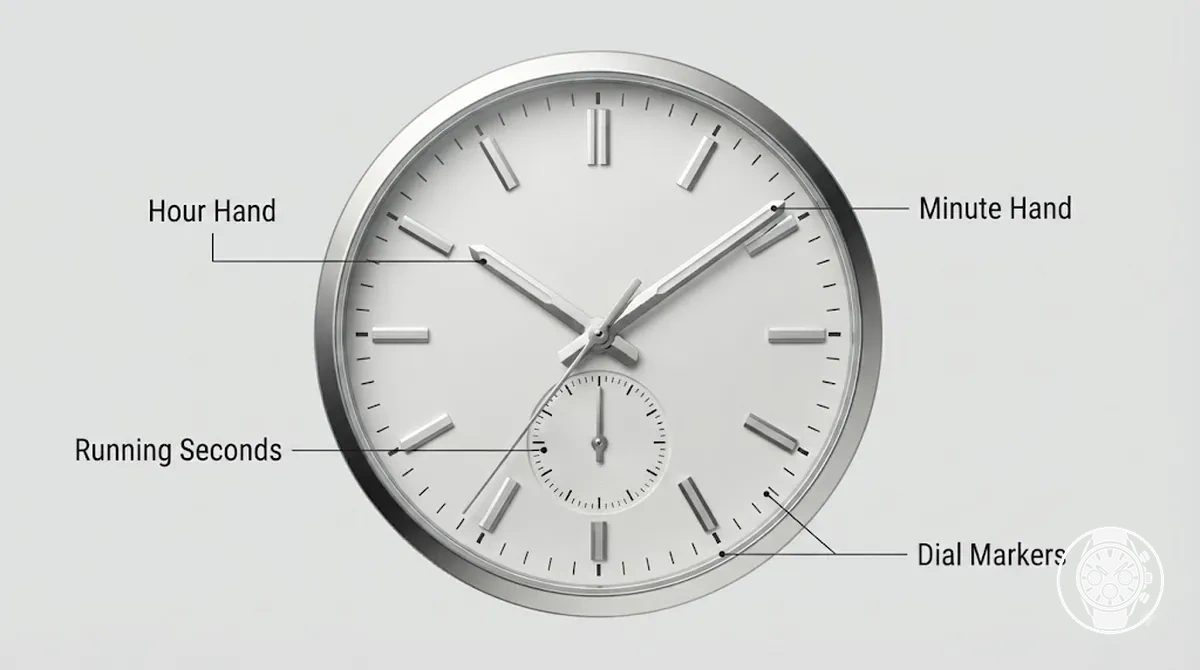

Saat, Dakika ve Sürekli Saniye İbreleri
Saat ibresi geçerli saati, dakika ibresi geçerli dakikayı ve sürekli saniye ibresi kadranda geçerli zamanın saniyelerini gösterir. Saat, dakika ve sürekli saniye ibreleri, normal zaman ölçümü için standart ibrelerdir.
Sürekli saniye ibresi, saat çalışırken sürekli olarak normal zamanı gösterir; oysa bir kronograf saniye ibresi, kronograf zamanlaması sırasında geçen süreyi belirtir. Konumu harekete özgüdür: Citizen'ın B620 kullanım kılavuzu, zaman ölçümü için normal bir saniye ibresini, ayrı bir 1/5 kronograf saniye ibresinin yanında tanımlar; bu nedenle sürekli saniye ibresi, belirli bir kadran konumunda olduğu varsayılmak yerine normal zaman işleviyle tanımlanmalıdır.
Kronograf Saniye, Dakika ve Saat Göstergeleri
Kronograf göstergeleri, atanan birimlerde geçen süreyi ölçer: kronograf saniyeleri geçen saniyeleri gösterir, bir dakika toplayıcısı geçen dakikaları sayar ve bir saat toplayıcısı varsa geçen saatleri sayar. Gösterge sayısı ve kadran düzeni mekanizmaya bağlıdır; Seiko'nun 8R48 belgeleri, merkezi bir kronometre saniye ibresi, 30 dakikalık bir ölçeğe sahip bir kronometre dakika ibresi ve 12 saatlik bir ölçeğe sahip bir kronometre saat ibresi belirtir. Bu göstergeler bu nedenle normal zaman ekranından ziyade kronograf okumasını oluşturur.
Bu göstergeler bu nedenle normal zaman ekranından ziyade kronograf okumasını oluşturur.
Sıfırlama konumu, bir kronograf göstergesi için sıfır veya başlangıç referansıdır, ancak görüntülenen konumu belirli kadran düzenini izler. Seiko'nun 8R46/8R48 talimatları, merkezi kronometre saniye ibresinin zamanlamadan önce “0” konumunda olması gerektiğini belirtir; 8R48'de, durdurulmuş bir okuma, saniye ibresini 30 dakikalık ve 12 saatlik sayaçlarla birleştirebilir, bu nedenle birden fazla gösterge bir ölçüm aralığına katkıda bulunabilir.
Bu nedenle, bir okumayı yorumlamadan önce gösterge yerleşimi mekanizma veya model belgelerinden tanımlanmalıdır.
Bu nedenle, bir okumayı yorumlamadan önce gösterge yerleşimi mekanizma veya model belgelerinden tanımlanmalıdır.
| Gösterge | Ölçtüğü | Yaygın görüntüleme konumu | Varyasyon notu |
|---|---|---|---|
| Kronograf saniyeleri | Geçen saniyeler | Seiko 8R48'de merkezi ibre | Seiko, 8R48 için merkezi bir kronometre saniye ibresi belirtir; başka bir mekanizma farklı bir gösterge düzeni kullanabilir. |
| Dakika toplayıcısı | Geçen dakikalar | Seiko 8R48'de ayrı zamanlama kaydı | Seiko, 8R48 kronometre dakika ibresi için 30 dakikalık bir ölçek belirtir. |
| Saat toplayıcısı | Geçen saatler | Seiko 8R48'de ayrı zamanlama kaydı | Seiko, 8R48 kronometre saat ibresi için 12 saatlik bir ölçek belirtirken, 8R46 belgeleri 30 dakikaya kadar kronometre ölçümü belirtir ve aynı saat sayacını sağlamaz. |
| Sıfırlama konumu | Sıfır/başlangıç referansı | Mekanizma tarafından atanan sıfır işareti | Seiko, 8R46/8R48'de merkezi kronometre saniye ibresi için “0” konumunu belirtir; diğer göstergeler için ilgili sıfır referansı, belgelenmiş kadran düzenlerini izler. |
Alt Kadranlar Yerel Zaman Göstergeleri Olarak
Alt kadranlar, ana kadran içinde konumlandırılmış ve saat mekanizması tarafından belirli bir görüntüleme işlevi atanmış, küçük kadranlar veya kayıtlar olarak da adlandırılan daha küçük yerel zaman göstergeleridir. Bir alt kadran, geçen dakikalar için bir dakika sayacı, geçen saatler için bir saat sayacı, normal zaman ölçümü için sürekli saniyeler veya başka bir ikincil ekran olarak hizmet edebilir; etiketi ve ölçeği, okumasının ana ibrelerle nasıl ilişkili olduğunu belirlemeye yardımcı olur. Alt kadranlar, sabit bir anlama sahip olmaktan ziyade, daha geniş kadran sistemi içinde yerel ekranlar olarak çalışır.
Alt kadranlar, sabit bir anlama sahip olmaktan ziyade, daha geniş kadran sistemi içinde yerel ekranlar olarak çalışır.
Alt kadran konumu tek başına görüntülenen işlevi belirlemez, bu nedenle ölçek, etiket, mekanizma ataması ve ana ibrelerle ilişki birlikte yorumlanmalıdır. Örneğin, Citizen'ın B620 belgeleri, bir kronograf dakika ibresi ve ayrı bir 24 saat ibresi olan 60 dakikalık bir kronograf belirtirken, Casio, MTP-E515D-2A1V'de 24 saat zamanı, kronometre saniyeleri ve kronometre dakikaları için üç gömme kadran belirtir; üretici tarafından tanımlanan bu düzenler, benzer konumlara sahip ikincil ekranların farklı işlevler taşıyabileceğini gösterir.
| Alt kadran ipucu | Olası işlev | Kontrol edilecekler | Sınır notu |
|---|---|---|---|
| Geçen dakika ölçeği | Kronograf zamanlaması sırasında geçen dakikalar için dakika sayacı | Dakika etiketleri, ölçek bölümleri ve mekanizmanın kronograf ataması | Mekanizma belgeleri ve ölçek işlevi tanımlar; konum tek başına tanımlamaz. |
| Geçen saat ölçeği | Daha uzun zamanlamalarda geçen saatler için saat sayacı | Saat etiketleri, ölçek ve mekanizmanın belirtilen kronograf kapasitesi | Bir saat sayacı yalnızca mekanizma bir geçen saat kaydı sağladığında geçerlidir. |
| Saniye ölçeği | Normal zaman ölçümü için sürekli saniyeler veya bir kronograf saniye ekranı | Mekanizmanın alt kadranı küçük saniyelere mi yoksa kronometre zamanlamasına mı atadığı | Bir saniye ölçeği tek başına hangi saniye işlevinin görüntülendiğini belirlemez. |
| 24 saat veya takvimle ilgili ölçek | Ek zaman veya takvim bilgisi | Etiketler, ölçek formatı ve modele özgü mekanizma talimatları | Bu atamaya sahip bir alt kadran, geçen süre sayacından ziyade ikincil bir ekrandır. |
Olağandışı kadran düzenleri, model veya mekanizma talimatlarına göre kontrol edilmelidir çünkü alt kadran anlamı, yalnızca konumundan ziyade belgelenmiş etiketini, ölçeğini ve mekanizma atamasını izler. Bu düzenlerin ayrıntılı bir açıklaması için bkz. kronograf alt kadran işlevleri.
Kurma Kolu, İticiler ve Düğme İşlevleri
Kurma kolu ayar işlevlerini kontrol ederken, iticiler kronograf saatteki kronometre işlemlerini kontrol eder. Citizen, kuvars B620 mekanizması için kurma kolunun zaman ve tarih ayarını yaptığını, üst iticinin kronografı başlatıp durdurduğunu ve alt iticinin kronograf durduktan sonra sıfırladığını belirtir. Bu kontrol ayrımı, kurma kolu eylemlerini ayar için, itici eylemlerini ise zamanlama için ayırır.
Bu kontrol ayrımı, kurma kolu eylemlerini ayar için, itici eylemlerini ise zamanlama için ayırır.
Kurma kolu konumları ve düğme işlevleri, mekanizma için belirtilen koşullar altında yorumlanmalıdır. Citizen'ın B620 talimatları üç kurma kolu konumu tanımlar: konum 0 normal konumdur, konum 1 tarih ayarı için kullanılır ve konum 2 zaman ayarı için kullanılır; kronograf, kurma kolu konum 0'da iken çalıştırılır. Aynı mekanizma için Citizen, 59 dakika 59,8 saniyeye kadar kronograf ölçüm kapasitesi belirtir ve üst iticiyi zamanlamayı başlatma veya durdurma, alt iticiyi ise durdurulan kronografı sıfırlama ile görevlendirir. Bu değerler ve atamalar, evrensel bir düğme dizisinden ziyade B620 mekanizmasını tanımlar; bu nedenle, farklılık gösterdiğinde başka bir mekanizmanın belgelenmiş kurma kolu konumları ve kontrol atamaları kullanılmalıdır.
Tablo, her bir fiziksel kontrolü ortak eylemine, etkilenen işlevine ve çalışma koşuluna eşler.
Tablo, her bir fiziksel kontrolü ortak eylemine, etkilenen işlevine ve çalışma koşuluna eşler. Kontrol türünü işlevden ayırmak, aksi takdirde amaçlanan eylem bir kronograf iticisine ait olduğunda kurma kolunu çekebilecek bir okuyucuya yardımcı olur.
| Kontrol | Ortak eylem | Etkilenen işlev | Modele bağlı not |
|---|---|---|---|
| Kurma kolu, nötr konum | Normal çalışma sırasında tamamen itilmiş halde kalır | Normal saat çalışması ve kronometre kullanılabilirliği | Citizen, B620 kronograf çalışması için konum 0'ı belirtir; geçerli nötr konum, mekanizma talimatlarından tanımlanmalıdır. |
| Kurma kolu, çekilmiş konumlar | Atanan konuma çekin ve çevirin | Tarih ayarı veya zaman ayarı | Citizen, B620 konum 1'i tarih ayarına ve konum 2'yi zaman ayarına atar. Citizen ayrıca kullanıcılara B620 tarihini akşam 9:00 ile sabah 1:00 arasında ayarlamamalarını talimat verir, çünkü tarih göstergesi yanlış değişebilir. |
| Üst itici | Kronograf çalışması sırasında basın | Kronometre zamanlamasını başlatın veya durdurun | Citizen, B620 üst iticisini başlatma ve durdurma için atar; karşılık gelen düğme başka bir mekanizma için doğrulanmalıdır. |
| Alt itici | Kronograf durdurulduğunda basın | Kronografı sıfır referansına sıfırlayın | Citizen, B620 alt iticisini zamanlama durduktan sonra sıfırlama için atar; sıfırlama koşulu ve düğme ataması mekanizmaya özgüdür. |
| Koşullu kontrol davranışı | Kontrolü, belirtilen kurma kolu ve kronograf durumu altında kullanın | Hangi ayar veya kronometre eyleminin kullanılabilir olduğunu belirler | B620 için Citizen, kronograf çalışması için konum 0'ı ve normal sıfırlama eylemi için durdurulmuş bir kronograf belirtir; diğer mekanizma talimatları farklı koşullar belirtebilir. |
Amaçlanan eylem görüntülenen zamanı veya tarihi değiştirmekse, mekanizma tarafından atanan kurma kolu konumunu kullanın; amaçlanan eylem bir aralığı zamanlamaksa, belgelenmiş kronograf iticilerini belirtilen koşulları altında kullanın. Bu kontrol-işlev ayrımının ötesindeki tam çalışma dizisi için bkz. using the chronograph function.
Zaman ve Tarih Ayarı için Kurma Kolu Konumları
Kurma kolu konumları, normal çalışma, tarih ayarı ve zaman ayarı gibi ayar işlevlerini kontrol eder, ancak tam çekme konumları modele özgüdür. Citizen'ın B620 kuvars kronografı, üç kurma kolu durumunu belgeler: kurma kolunun tamamen itildiği nötr bir konum, tarih ayarı için birinci çekme konumu ve zaman ayarı için ikinci çekme konumu. Diğer mekanizmalar farklı işlevler atayabilir veya ayrı bir tarih ayarlama konumunu atlayabilir.
- Nötr konum: Kurma kolu normal çalışma için tamamen itilmiş halde kalır. Citizen, kronograf kullanımı da dahil olmak üzere normal B620 çalışması için konum 0'ı belirtir.
- Birinci çekme konumu: Citizen B620'de, birinci çekme konumu tarih ayarını kontrol eder. Citizen, kullanıcılara tarihi değiştirmek için kurma kolunu saat yönünün tersine çevirmelerini ve tarih göstergesi yanlış değişebileceğinden akşam 9:00 ile sabah 1:00 arasında tarihi ayarlamamalarını talimat verir.
- İkinci çekme konumu: Citizen B620'de, ikinci çekme konumu zaman ayarını kontrol eder. Citizen, kurma kolunun bu konuma çekilmesinin saniye ibresini durdurduğunu, böylece saat ve dakika ibrelerinin ayarlanabildiğini belirtir.
Saat farklı kurma kolu tıklamaları kullandığında, tarih ekranı olmadığında veya bir çekme konumuna başka bir özellik atadığında, kullanım kılavuzu veya mekanizma referansı kontrol edilmelidir. Yukarıdaki B620 konumları, her kuvars kronograf için geçerli bir dizi olmaktan ziyade, modele özgü kurma kolu davranışının üretici tarafından belgelenmiş bir örneğidir.

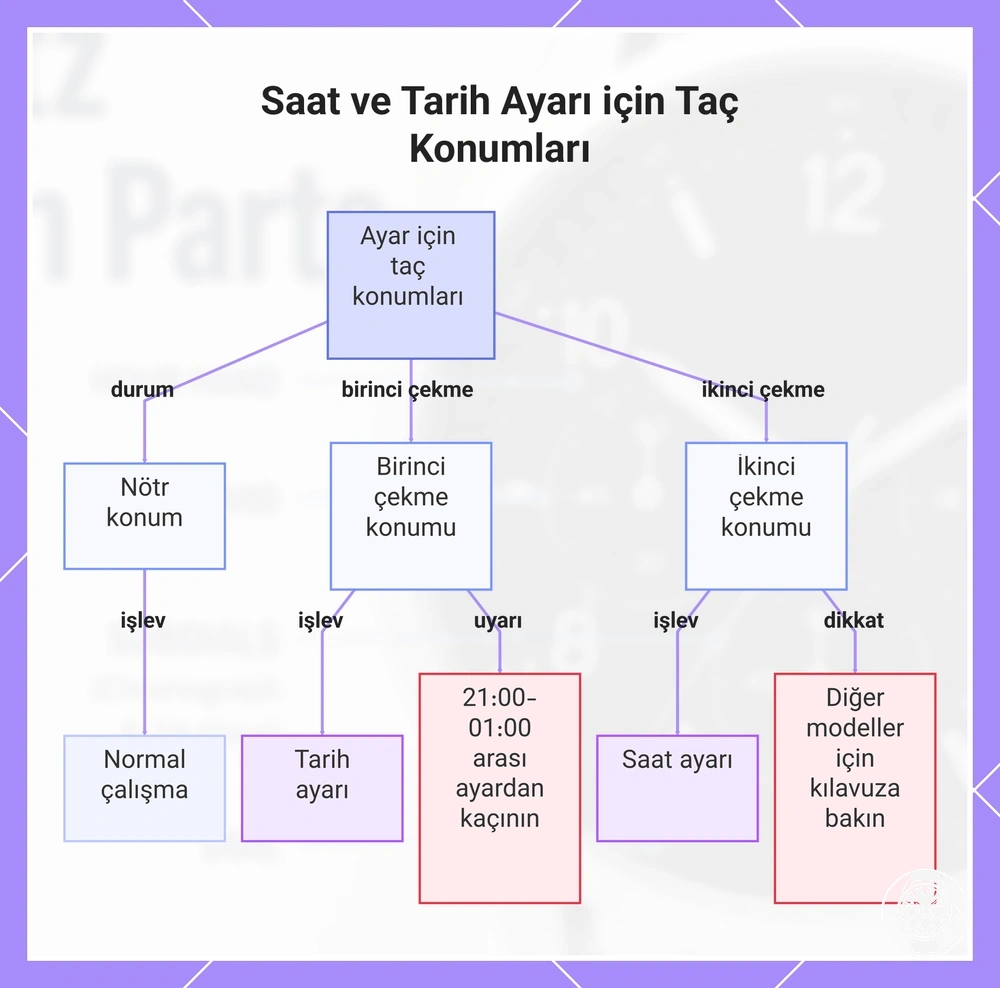

Bu grafik, Citizen B620 kuvars kronografındaki üç taç konumunu ve işlevlerini, ayrıca modele özgü farklılıklar hakkında bir uyarıyı gösterir.
Bu grafik, Citizen B620 kuvars kronografındaki üç taç konumunu ve işlevlerini, ayrıca modele özgü farklılıklar hakkında bir uyarıyı gösterir.
Başlatma, Durdurma ve Sıfırlama için Üst ve Alt İtici Rolleri
Üst itici genellikle kronograf işlevi için başlatma ve durdurmayı kontrol ederken, alt itici gerekli koşul sağlandığında genellikle sıfırlamayı kontrol eder. Citizen, B620 kuvars mekanizması için bu düzeni belirtir: sağ üst düğme zamanlamayı başlatır veya durdurur ve sağ alt düğme kronograf durdurulmuş haldeyken sıfırlar. Bu düzende, üst itici zamanlamayı, alt itici ise sıfırlamayı kontrol eder.
- Üst itici — başlatma: Citizen'ın B620'sinde, kurma kolu tamamen itilmiş haldeyken üst iticiye basın ve bırakın; beklenen yanıt, geçen süre ölçümünün başlamasıdır.
- Üst itici — durdurma: B620 kronografı geçen süreyi ölçerken, üst iticiye basın ve bırakın; beklenen yanıt, zamanlamanın durması ve ölçülen aralığın görüntülenmeye devam etmesidir.
- Alt itici — sıfırlama: B620 kronografı durdurulmuş haldeyken, alt iticiye basın ve bırakın; beklenen yanıt, kronografın başlangıç konumuna sıfırlanmasıdır.
- Alt itici — bölünmüş zamanla ilgili davranış: Bir alt düğme her mekanizmada sıfırlama ile sınırlı değildir. Örneğin Seiko, V192 kronometresinde B Düğmesini bölünmüş zaman/sıfırlama kontrolü olarak belirtir, bu nedenle bölünmüş zamanla ilgili davranış, geçerli mekanizma talimatlarında doğrulanmalıdır.
Bu nedenle gerekli koşul ve beklenen yanıt mekanizmaya bağlıdır: Citizen'ın B620'si, normal alt düğme sıfırlamasından önce kronografın durdurulmasını gerektirirken, Seiko, karşılık gelen düğmenin aynı zamanda bölünmüş zamanlamayı da yönettiği mekanizmaları belgeler. Bu farklılıklar, iticilerin yalnızca fiziksel konumlarından ziyade saatin mekanizma talimatlarından tanımlanması gerektiği anlamına gelir.
Bu farklılıklar, iticilerin yalnızca fiziksel konumlarından ziyade saatin mekanizma talimatlarından tanımlanması gerektiği anlamına gelir.
Normal bir sıfırlama tamamlanırsa ancak kalıcı olarak yanlış hizalanmış ibreler amaçlanan sıfır konumlarından uzakta kalırsa, bu durum bu yerel itici rolü açıklamasının dışındadır ve kronograf ibrelerini sıfırlama konusundaki ayrı kılavuza aittir.

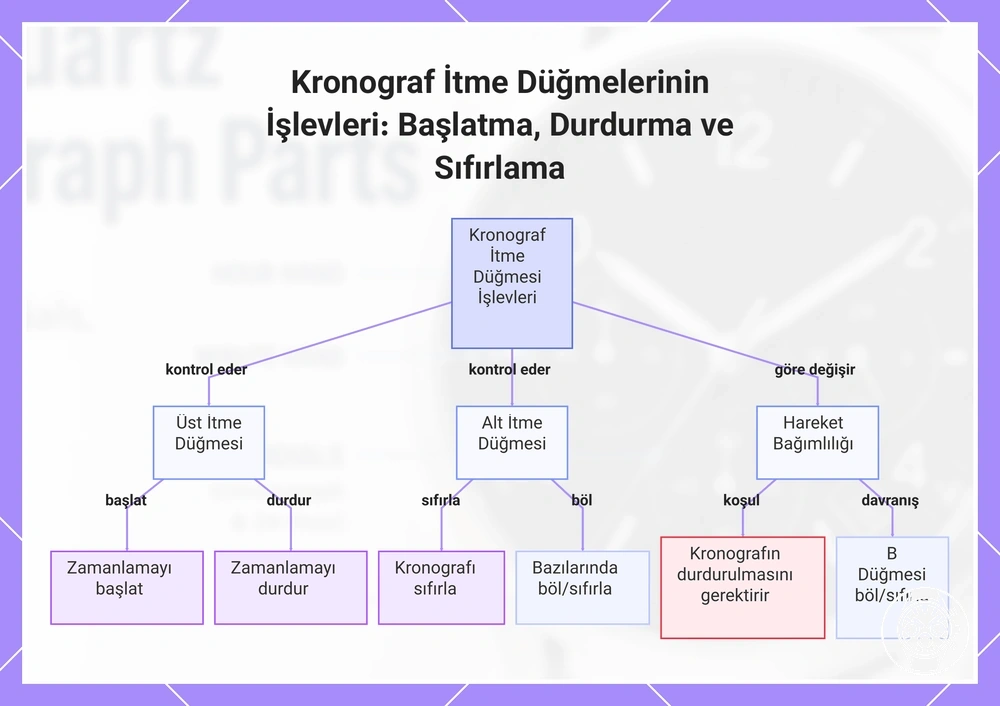

Bu grafik, kronograf başlatma, durdurma ve sıfırlama için üst ve alt itme düğmelerinin tipik işlevlerini gösterir ve bu işlevlerin belirli hareket talimatlarına nasıl bağlı olduğunu açıklar.
Bu grafik, kronograf başlatma, durdurma ve sıfırlama için üst ve alt itme düğmelerinin tipik işlevlerini gösterir ve bu işlevlerin belirli hareket talimatlarına nasıl bağlı olduğunu açıklar.
Okuma ve Kontrolü Etkileyen Dış Kasa Parçaları
Dış kasa parçaları, kadranın görünür olup olmadığını, dış bir ölçeğin mevcut olup olmadığını ve kurma kolu ile iticilere fiziksel olarak nasıl erişildiğini belirleyerek okuma ve kontrolü etkiler. Kullanımda, kasa saat düzeneğini destekler, cam kadran üzerinde şeffaf bir görüntüleme yüzeyi sağlar ve kasa kenarına yerleştirme, ayar ve kronograf kontrollerini kullanıcının erişebileceği yere koyar. Pratik sonuç, her fiziksel özelliğin görünürlüğü, mevcut okuma referansını veya kontrol erişimini değiştirmesidir.
Bunlar, her kuvars kronograf için sabit gerekliliklerden ziyade modele özgü kontrol erişimi yapılandırmalarıdır.
Kasa, saat mekanizmasının etrafındaki muhafazayı oluştururken, cam kadran okumasının gerçekleştiği şeffaf kısımdır. Kurma kolu koruyucuları takıldığında, kurma kolunun bir kısmını çevreler ve onunla doğrudan teması azaltabilir, ancak incelenen üretici kanıtları evrensel bir koruyucu şekli veya kazara basmalarda sayısal bir azalma belirlememektedir. Citizen'ın B620 belgeleri ilgili tasarım çeşitliliğini gösterir: kurma kolu normal veya vidalı kilitli tipte olabilir, ikincisi istenmeyen çalışmayı önlemek için kilitlenebilir ve düğmeler açıkta, gömme veya vidalı kilitli kontroller olabilir; Citizen, gömme bir düğmenin dar, çizik bırakmayan bir nesneyle çalıştırıldığını belirtir. Bunlar, her kuvars kronograf için sabit gerekliliklerden ziyade modele özgü kontrol erişimi yapılandırmalarıdır.
Kasa, saat mekanizmasının etrafındaki muhafazayı oluştururken, cam kadran okumasının gerçekleştiği şeffaf kısımdır.
Çerçeve, yalnızca fiziksel özelliği kullanılabilir bir ölçek sağladığında okumayı etkilerken, iticiler ve kasa kenarındaki yerleşimleri, atanan kronograf kontrollerine erişimi belirler. Casio, bir takimetre çerçevesini, 60 saniye içinde 1 km'lik mesafenin kat edilmesini zamanlayarak hız tahmini yapabilen bir ölçek olarak tanımlar ve EFR-574DE-7AV modeli, takimetre çerçevesine sahip belgelenmiş bir kronograftır; buna karşılık, düz bir çerçeve takimetre ölçeği sağlamazken, sabit işaretli bir çerçeve yalnızca belirli okuma görevi için basılmış işaretleri sağlar. Citizen'ın B620'si, sağ üst iticinin kronografı başlattığı veya durdurduğu ve sağ alt iticinin durdurulduğunda sıfırladığı bir kasa kenarı kontrol örneği sunar; bu, çerçeve işaretlerinin neden bir dış okuma görevini belirlediğini, itici yerleşiminin ise fiziksel kontrol erişimini belirlediğini gösterir.

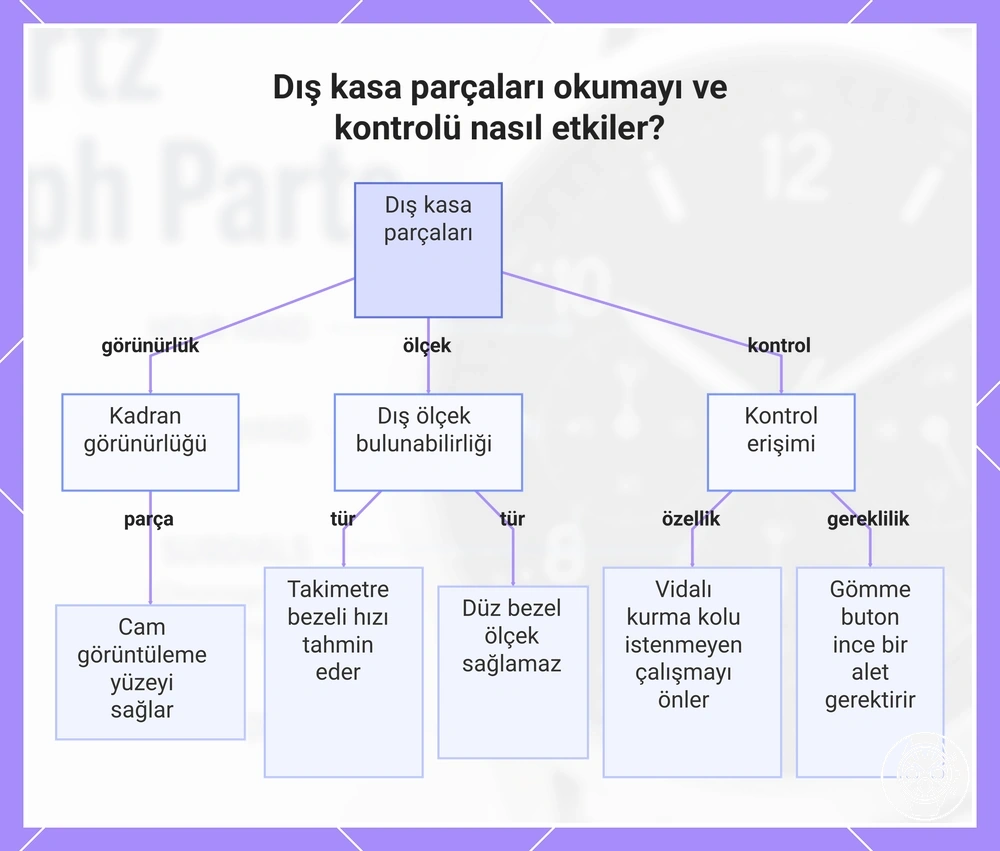

Bu grafik, dış kasa parçalarının (kasa, cam, kurma kolu, butonlar ve bezel) kadran görünürlüğünü, dış ölçek bulunabilirliğini ve kontrol erişimini nasıl etkilediğini gösterir.
Bu grafik, dış kasa parçalarının (kasa, cam, kurma kolu, butonlar ve bezel) kadran görünürlüğünü, dış ölçek bulunabilirliğini ve kontrol erişimini nasıl etkilediğini gösterir.
Çerçeve, Cam ve Kasa Kenarı Kontrolleri
Çerçeve, cam ve kasa kenarı kontrolleri, üç farklı role sahip fiziksel arayüz parçalarıdır: çerçeve bir çerçeve görevi görür veya bir okuma ölçeği taşır, cam kadran görünürlüğü için şeffaf koruyucu bir görüntüleme yüzeyi sağlar ve kasa kenarı kontrolleri saat işlevlerini kullanmak için itici erişimi sağlar. Citizen'ın B620 belgeleri normal, gizli ve vidalı kilitli düğme yapılandırmalarını tanımlar, bu nedenle kontrol erişimi kuvars kronograflar arasında sabit olmaktan ziyade yapılandırmaya özgüdür. Birlikte, bu parçalar kadranın içinden veya çevresinden ne okunabileceğini ve kontrollerin ne kadar doğrudan çalıştırılabileceğini belirler.
Birlikte, bu parçalar kadranın içinden veya çevresinden ne okunabileceğini ve kontrollerin ne kadar doğrudan çalıştırılabileceğini belirler.
Korumalı, gömme veya kilitlenebilir bir kontrol, erişim için gereken koşulu değiştirir ve istenmeyen çalışmayı azaltabilir, ancak Citizen, kazara basma riskinde evrensel bir sayısal azalma belirtmez. Örneğin Citizen, B620 gizli düğmelerinin tahta kürdan gibi dar, çizik bırakmayan bir alet gerektirdiğini, vidalı kilitli düğmelerinin ise çalıştırmadan önce kilidinin açılması gerektiğini ve istenmeyen çalışmayı önlemek için kilitlenebileceğini belirtir; bu, itici erişimini açıkta bulunan bas-bırak kontrolden daha bilinçli hale getirir. Yükseltilmiş bir çerçeve benzer şekilde cam ile çevreleyen kasa arasındaki fiziksel ilişkiyi değiştirebilir, ancak incelenen üretici kanıtları evrensel bir çerçeve yüksekliği veya ölçülebilir bir görünürlük avantajı sağlamaz, bu nedenle bu etki belirli saat tasarımından değerlendirilmelidir.
| Arayüz parçası | Fiziksel özellik | Kullanıcı etkisi |
|---|---|---|
| Çerçeve | Camın etrafındaki çerçeve, tasarım sağladığında bir ölçekle birlikte | İşaretli bir çerçeve dış okuma referansı ekler; işaretsiz bir çerçeve, ölçek okuma görevi eklemeden çerçeve olarak işlev görür. |
| Cam | Kadranın üzerindeki şeffaf kapak | Kadran ve ibreleri doğrudan dış temastan ayırırken kadran görünürlüğü için görüntüleme yüzeyi sağlar. |
| Kasa kenarı kontrolleri | Saat yapılandırmasına bağlı olarak açıkta, gömme veya kilitlenebilir düğmeler | Kullanım sırasında itici erişimini belirler; Citizen, daha bilinçli erişim gerektirmesi veya istenmeyen çalışmayı önlemesi amaçlanan gömme ve vidalı kilitli yapılandırmaları belgeler, ancak evrensel bir sayısal kazara basma azalması belirtmez. |
Çerçeve veya Kadran Kenarındaki Takimetre Ölçekleri
Takimetre ölçeği, çerçeve veya kadran kenarında bulunan, kronograf ibresinin geçen saniyelerini kullanarak bilinen bir mesafe veya birim üzerinden hızı ya da başka bir oranı gösteren isteğe bağlı bir oran ölçeğidir. TAG Heuer, bir takimetrenin, kronografı başlangıçta başlatıp bitişte durdurarak ve ardından ölçekte belirtilen değeri okuyarak önceden belirlenmiş bir mesafe üzerinden ortalama hızı ölçebileceğini açıklar. Takimetre ölçeği kronograf zamanlamasını yorumladığından, zamanlamanın kendisini oluşturmaz; bir okuma yardımcısıdır ve her kronografta bulunmaz.
Takimetre ölçeği kronograf zamanlamasını yorumladığından, zamanlamanın kendisini oluşturmaz; bir okuma yardımcısıdır ve her kronografta bulunmaz.
Basit bir örnek olarak, TAG Heuer, bilinen 1 millik bir mesafenin 30 geçen saniyede kat edilmesinin takimetrede 120 okuması verdiğini, bunun da ölçülen mil için saatte 120 mil ortalama hız olarak yorumlandığını belirtir. Yorumlama, tanımlı bir mesafe veya birim ile kullanılabilir bir geçen saniye okuması gerektirir; bu koşullar olmadan, takimetre ölçeği tek başına anlamlı bir hız veya oran sağlamaz.

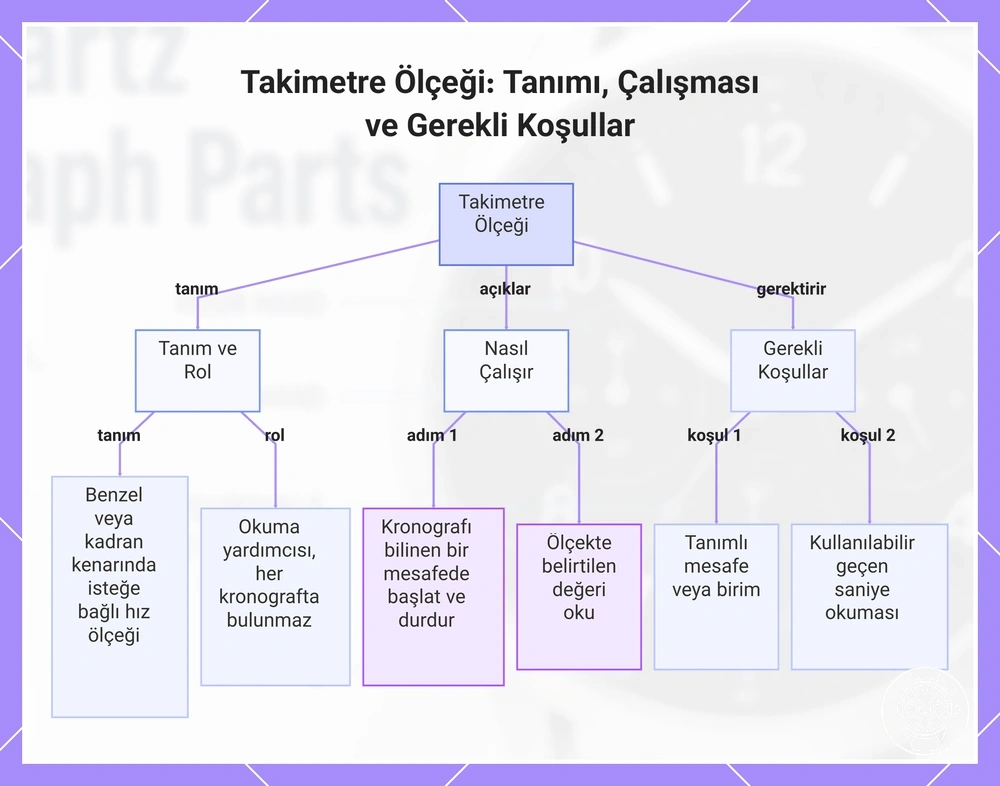

Bu grafik, takimetre ölçeğinin ne olduğunu, bir kronograf ile nasıl çalıştığını ve anlamlı bir okuma için gereken koşulları açıklar.
Bu grafik, takimetre ölçeğinin ne olduğunu, bir kronograf ile nasıl çalıştığını ve anlamlı bir okuma için gereken koşulları açıklar.
Günlük Okumayı Destekleyen Ekran Özellikleri
Ekran özellikleri, zamanı, takvim bilgilerini ve kadran referanslarını belirli görüş koşullarında ayırt etmeyi kolaylaştırarak günlük okumayı destekler. Bir tarih penceresi veya takvim açıklığı hızlı tarih kontrolünü sağlarken, ışıklı ibreler, ışıklı işaretler, kadran işaretleri ve kontrast, saati düşük ışıkta okurken veya yoğun bir kadranda bilgileri ayırırken okunabilirliği destekler. Bu bağlamda, günlük okuma, gerekli göstergenin görülebilmesi ve temsil ettiği bilgiye erişilebilmesi anlamına gelir.
Bu bağlamda, günlük okuma, gerekli göstergenin görülebilmesi ve temsil ettiği bilgiye erişilebilmesi anlamına gelir.
Bir tarih penceresi geçerli tarihe özel bir ekran sağlarken, bir takvim açıklığı, mekanizma tarafından sağlanan tarihi veya diğer takvim bilgilerini sunabilir. Casio, EFR-573D-2AV kronografında bir tarih ekranı belirtirken, Seiko, SSG009'da bir tarih ekranı ve 31 Aralık 2099'a kadar tam otomatik takvim belirtir; bu üretici örnekleri, takvim bilgisinin tek bir tarih göstergesinden mekanizma tarafından yönetilen bir takvime kadar değişebileceğini gösterir. Görüntülenen alanlar, açıklık konumu ve ayar davranışı, evrensel bir kronograf düzenini izlemekten ziyade modele özgü kalır.
Görüntülenen alanlar, açıklık konumu ve ayar davranışı, evrensel bir kronograf düzenini izlemekten ziyade modele özgü kalır.
Işıklı ibreler ve ışıklı işaretler düşük ışık referans noktaları sağlarken, belirgin kadran işaretleri ve kontrast, yoğun bir kadranda normal zaman ve kronograf göstergelerini ayırmaya yardımcı olur. Seiko, SSC913 Speedtimer'ın saat ibresi, dakika ibresi ve 12 indeksinin tamamında LumiBrite belirtir ve saat 6 yönündeki kronograf saniye ibresi ile kronograf dakika ibresindeki kırmızı rengi, bu modelin okunabilirlik odaklı ekran düzenlemesinin bir parçası olarak tanımlar. Bu örnekler belirli kapsam ve renk farklılaştırmasını ortaya koyar, ancak incelenen üretici bilgileri kuvars kronograflar için evrensel bir parlaklık değeri, ışıma süresi veya kontrast oranı belirlemez; bu nedenle ortaya çıkan düşük ışık görünürlüğü ve okunabilirliği modele özgü kalır.
| Özellik | Okumaya yardımcı olduğu | Yararlı olduğu durum | Sınırlama |
|---|---|---|---|
| Tarih penceresi | Geçerli tarih | Kronograf kayıtlarını yorumlamadan hızlı tarih kontrolü | Konum ve sunum modele özgüdür; Casio, EFR-573D-2AV'de bir tarih ekranı belirtir. |
| Takvim açıklığı | Tarih veya mekanizma tarafından desteklenen diğer takvim bilgileri | Takvim bilgilerini geçen süre ekranlarından ayrı olarak okuma | Takvim yeteneği mekanizmayı izler; Seiko, SSG009'da 31 Aralık 2099'a kadar tam otomatik takvim belirtir. |
| Işıklı ibreler | Saat ve dakika göstergeleri | Düşük ışıkta geçerli saati okuma | Seiko, SSC913'ün her iki ana zaman ölçüm ibresinde LumiBrite belirtir, ancak incelenen kanıtlar kategori için evrensel bir parlaklık veya ışıma süresi değeri belirlemez. |
| Işıklı işaretler | Saat referans konumları | Düşük ışıkta ibre konumlarını saat referanslarıyla eşleştirme | Seiko, SSC913'ün 12 indeksinin tamamında LumiBrite belirtir; kapsam modele özgü bir özelliktir. |
| Kadran kontrastı | Kadran işaretleri ve kronograf göstergeleri | Yoğun bir kronograf kadranında bilgileri ayırma | Seiko, SSC913 kronograf saniye ibresi ve saat 6 yönündeki kronograf dakika ibresi için kırmızı renk belirtir, ancak incelenen kanıtlar kuvars kronograflar için evrensel bir kontrast oranı sağlamaz. |
Tarih Pencereleri ve Takvim Açıklıkları
Tarih pencereleri ve takvim açıklıkları, saat bu işlevi içerdiğinde kadran üzerinde tanımlı bir konumda takvim bilgilerini görüntüler; görüntülenen değer sayısal bir tarih veya mekanizma tarafından desteklenen başka bir takvim alanı olabilir. Citizen, B620 kuvars kronografında bir tarih göstergesi belirtir ve görüntülenen tarihi ayarlanabilir bir mekanizma işlevi olarak tanımlar; bu, aynı tarih görüntüleme düzenini evrensel kılmadan bir ayar bağımlılığı oluşturur. Bu nedenle tarih penceresinin gerçek konumu, kuvars kronograflar için sabit bir konumdan ziyade belirli kadran düzenini izler.
Bu nedenle tarih penceresinin gerçek konumu, kuvars kronograflar için sabit bir konumdan ziyade belirli kadran düzenini izler.
Tarihsiz bir tasarımda okunacak bir tarih penceresi bulunmazken, çoklu takvim tasarımı takvim ekranına birden fazla görüntülenen değer tahsis edebilir. İbreli tarih bir uç durumdur: tarihi küçük bir takvim açıklığı aracılığıyla sunmak yerine, özel bir ibre kadran veya bir alt kadran üzerinde numaralandırılmış bir tarih ölçeğini işaret eder, böylece görüntülenen değer ibrenin konumundan okunur.
Tarihsiz bir tasarımda okunacak bir tarih penceresi bulunmazken, çoklu takvim tasarımı takvim ekranına birden fazla görüntülenen değer tahsis edebilir.

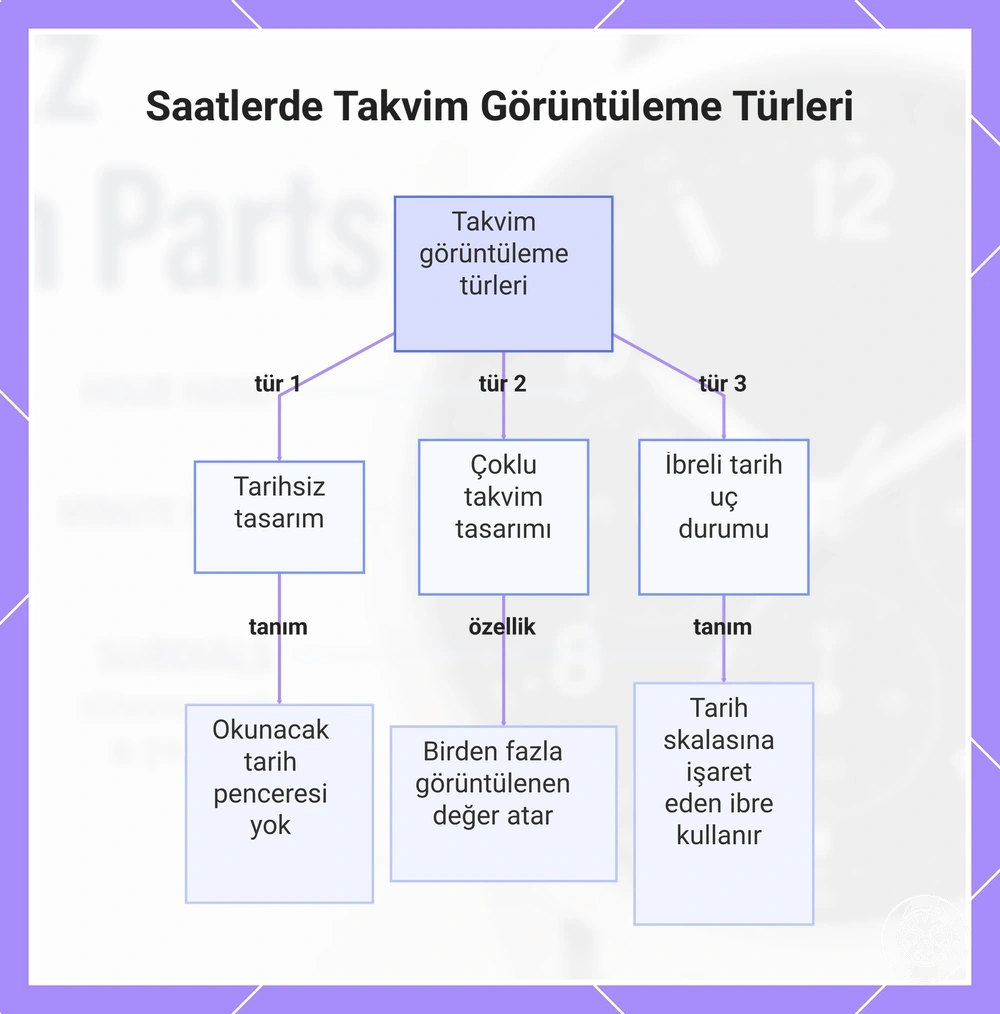

Bu grafik, saat kadranlarında bulunan üç ana takvim görüntüleme türünü göstermektedir: tarihsiz, çoklu takvim ve ibreli tarih, bunların temel özellikleriyle birlikte.
Işıklı İbreler, İşaretler ve Okunabilirlik İpuçları
Işıklı ibreler ve ışıklı işaretler, ışıklı malzemeleri görünürlük için yeterli ışığı ilk olarak aldığında düşük ışıkta okumayı destekleyen okunabilirlik ipuçlarıdır. Seiko, LumiBrite malzemesinin ışık enerjisini emdiğini ve bu depolanan enerjiyi karanlıkta yaydığını açıklar; bir kronograf kadranında, ışıklı ibreler zaman okumasını desteklerken, ışıklı kadran işaretleri ibre yönelimi için referans konumları sağlar. Ortaya çıkan okunabilirlik, ışıklı alanların daha karanlık görüş koşulundan önce ışığa maruz kalmış olmasına bağlıdır.
Ortaya çıkan okunabilirlik, ışıklı alanların daha karanlık görüş koşulundan önce ışığa maruz kalmış olmasına bağlıdır.
Işıma gücü ve süresi, kuvars kronograflar için desteklenen tek bir değere sahip değildir çünkü incelenen kanıtlar kategori çapında bir parlaklık seviyesi veya sabit çalışma süresi belirlemez ve performans, ışıklı malzeme, uygulama, şarj koşulu ve maruziyetten bu yana geçen süreden etkilenir; bu temel sınırlamadır. Kadran kontrastı, ortam ışığı mevcut olduğunda ayrı bir görsel ipucu sağlayabilir, ancak cilalı yansıtıcı işaretler, ışıklı malzemenin görünürlüğünü üretmekten ziyade gelen ışığı yansıtır, bu nedenle yansıma, karanlıktaki lüminesans ile eşdeğer olarak yorumlanmamalıdır.
Ayar, Kullanım veya Sıfırlama Görevlerine Ait Parça İşlevleri
Bu sayfadaki parça işlevleri, bir kuvars kronografın görünen her bir parçasını ve ona atanan işlevi tanımlarken, ayar görevleri, kullanım görevleri ve sıfırlama görevleri bu parçalarla gerçekleştirilen eylemleri açıklar. Alt kadran yorumlaması, görev bir kaydı tanımlamaktan düzeninin veya etiketlerinin ne anlama geldiğini belirlemeye dönüştüğünde bu özellik odağının ötesine geçer ve kalibrasyon, görev bir sıfırlama işlevini tanımlamaktan ibre hizalamasını düzeltmeye dönüştüğünde onun ötesine geçer. Bu nedenle parça tanımlama, bu sayfanın ana kapsamıdır.
Bu nedenle parça tanımlama, bu sayfanın ana kapsamıdır.
Bir kurma kolu veya iticiyi tanımlamak, işlev bağlamını oluşturur; ayar davranışı ise bunun yerine kurma kolunun zaman veya tarih ayarı için nasıl kullanıldığıyla ilgilenirken, bir kullanım sırası kronograf çalışması için sıralı itici eylemleriyle ilgilenir. Sıfırlama görevleri, bir göstergenin amaçlanan durumuna döndürülmesiyle ilgilenirken, kalibrasyon, geçerli mekanizma bu prosedürü sağladığında referans hizalamasının düzeltilmesiyle ilgilenir. Kesin ayar, kullanım, sıfırlama veya kalibrasyon prosedürü, saatin mekanizmasına ve kontrol düzenine bağlıdır, bu nedenle bu prosedürler bu parçalar ve işlevler sınırının dışında kalır.
Karşılaştırma, parça açıklamasını kronograf alt kadran işlevleri , using the chronograph function ve reset chronograph hands kılavuzundan ayırır.
Karşılaştırma, parça açıklamasını kronograf alt kadran işlevleri, using the chronograph function ve reset chronograph hands kılavuzundan ayırır. Bu ayrımlar, alt kadran yorumlaması, kullanım sırası, ayar davranışı ve sıfırlama veya kalibrasyon için görev sınırlarını, bu bitişik görevleri burada yeniden oluşturmadan belirler.
| Görev | Bu sayfanın kapsadığı | Kapsam dışında kalan | Sınırın neden önemli olduğu |
|---|---|---|---|
| Parça açıklaması | Görünen parça adları ve her bir parçaya atanan işlev | Bu parçaları çalıştırmak için kullanılan eylem sırası | Bir görevi gerçekleştirmek yerine bir bileşeni ve işlevini tanımlamaya yönelik özellik odağını korur. |
| Alt kadran yorumlaması | Görünen parçalar olarak alt kadranlar ve görüntüledikleri bilgi kategorileri | Belirli bir düzeni, ölçeği, etiketi veya mekanizma atamasını yorumlama | Parça açıklamasını belirli bir kaydın anlamını belirlemekten ayırır. |
| Kronografı kullanma | Atanmış kronograf işlevlerine sahip fiziksel kontroller olarak iticiler | Başlatma, durdurma, okuma ve sıfırlama eylemleri için kullanım sırası | Bir kontrolün tanımlanmasını, onu kullanmak için gereken sıralı eylemlerden ayırır. |
| Saati ayarlama | Ayar işlevleriyle ilişkili fiziksel bir kontrol olarak kurma kolu | Zamanı, tarihi veya mekanizma tarafından desteklenen başka bir göstergeyi ayarlamak için geçerli sıra | Kurma kolunun parça işlevini, mekanizma tarafından belirlenen ayar davranışından ayırır. |
| İbreleri sıfırlama | Kronografın kontrol bağlamı içindeki sıfırlama işlevi | Sıfırlama görevleri, referans konumu düzeltmesi, kalibrasyon ve ibre hizalama sorun giderme | Normal parça tanımlamayı, mekanizmaya özgü talimatlar gerektiren düzeltici prosedürlerden ayırır. |
Erkek kuvars kronograf saat rehberi, okuyucunun ihtiyacı parça işlevlerinin ötesine geçip daha geniş saat bağlamına uzandığında bir sonraki adım ayrımını sağlar; görev yürütme daha sonra belirli mekanizmaya uygulanabilir talimatları izlemelidir.
