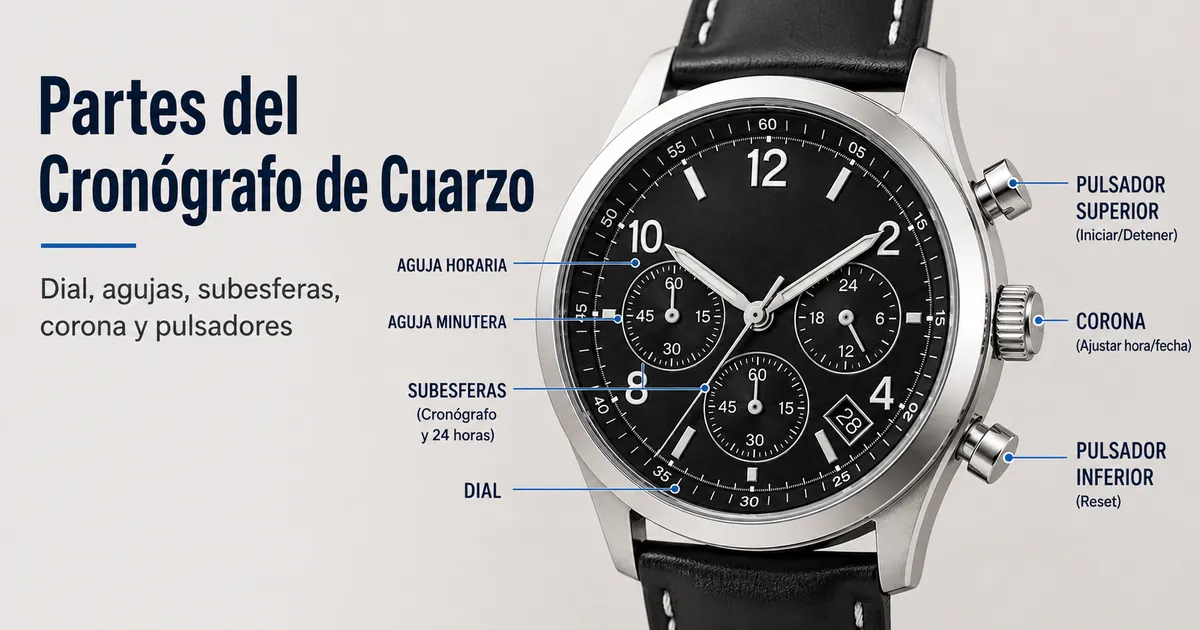

Reloj cronógrafo de cuarzo para hombre con dial, agujas, subesferas, corona y pulsadores laterales

Partes, controles y funciones de la esfera de un reloj cronógrafo de cuarzo para hombre

Un reloj cronógrafo de cuarzo para hombre combina piezas normales de medición del tiempo con piezas de cronógrafo para medir y mostrar el tiempo transcurrido. La guía de piezas B620 de Citizen identifica las manecillas de hora, minuto y segundo para la hora normal, más indicaciones separadas de minutos y segundos del cronógrafo para la función de cronometraje. Esto hace que el reloj sea tanto un indicador de hora como un interfaz de cronógrafo.

Esto hace que el reloj sea tanto un indicador de hora como un interfaz de cronógrafo.

La esfera es la cara del reloj en la que se leen las manecillas, los marcadores, las subesferas y cualquier ventanilla de fecha, mientras que la corona y los pulsadores forman el grupo de control principal. Citizen especifica que la corona del B620 ajusta la hora y la fecha, su botón B inicia y detiene el cronógrafo, y su botón A lo reinicia; la misma guía indica que el visualizador de fecha muestra la fecha y las manecillas del cronógrafo muestran los minutos y segundos transcurridos. Un bisel o escala exterior puede proporcionar otra ayuda de lectura: Casio especifica un taquímetro en el EF-539D-1A2V, mientras que Seiko describe Lumibrite en las manecillas de hora y minuto de su Speedtimer SRQ037J1 como parte del diseño de la esfera, lo que ilustra que un taquímetro y las manecillas luminosas son características que dependen del modelo y no son universales.

El número, la ubicación y la función de las subesferas y otros indicadores dependen del movimiento y del modelo.

El número, la ubicación y la función de las subesferas y otros indicadores dependen del movimiento y del modelo. Por ejemplo, Casio especifica tres manecillas y tres subesferas en el EFV-540D-1A2V, con las tres subesferas asignadas a minutos del cronógrafo, segundos del cronógrafo y un indicador de 24 horas; el EF-539D-1A2V de Casio tiene tres subesferas, pero las asigna a segundos de la hora, horas del cronógrafo y minutos del cronógrafo, y añade un taquímetro. Estas configuraciones documentadas muestran por qué las tareas de ajuste, uso y reinicio deben seguir las instrucciones del reloj o movimiento específico; aquí, esas acciones sirven solo como contexto funcional para identificar qué muestra o controla cada parte.

Tabla de contenidos

Cómo las piezas del cronógrafo dividen las funciones de medición del tiempo y de cronometraje

Las piezas del cronógrafo se dividen en piezas de reloj ordinarias con función de medición del tiempo, piezas específicas del cronógrafo con función de cronometraje y controles compartidos que permiten el ajuste o el funcionamiento del cronógrafo. El Museo Seiko describe un cronógrafo como la combinación de un reloj que muestra la hora actual con un cronómetro que mide el tiempo transcurrido. En esta división de funciones, las manecillas normales de la hora muestran la hora actual, mientras que los indicadores dedicados del cronógrafo muestran el tiempo transcurrido.

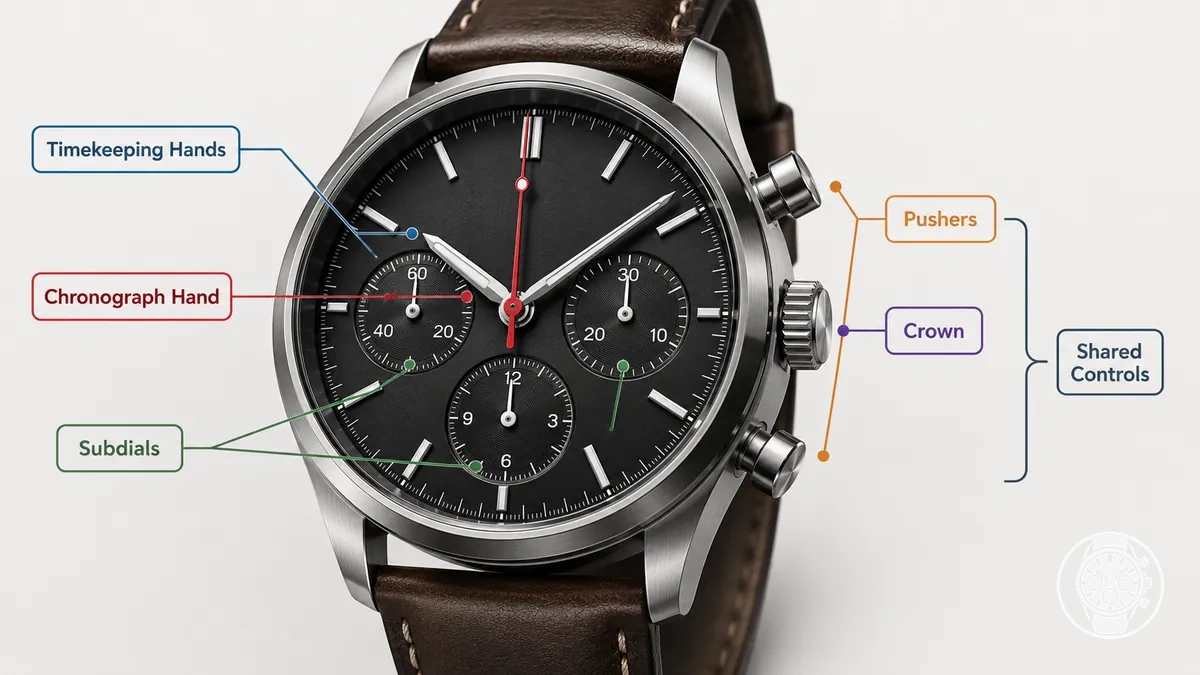

Diagrama de reloj cronógrafo que muestra las piezas de medición del tiempo, los indicadores de cronometraje, las subesferas, la corona y los pulsadores.

Los controles compartidos conectan estos dos grupos funcionales sin que todos los diseños de modelos tengan la misma disposición. Esta división entre la medición normal del tiempo y la medición del tiempo transcurrido es parte de qué es un cronógrafo de cuarzo. Para un ejemplo concreto específico de un modelo, el manual de instrucciones del B620 de Citizen identifica la corona como el control para el ajuste de hora y fecha, el botón B como el control de inicio/parada del cronógrafo y el botón A como el control de reinicio; el mismo movimiento utiliza manecillas separadas de segundos y minutos del cronógrafo para el tiempo transcurrido. Las posiciones exactas de las manecillas, las asignaciones de las subesferas, los tipos de corona y las funciones de los pulsadores deben, por lo tanto, coincidir con el movimiento documentado en lugar de deducirse solo por la apariencia.

Los controles compartidos conectan estos dos grupos funcionales sin que todos los diseños de modelos tengan la misma disposición.

La tabla muestra cómo las piezas del cronógrafo dividen las funciones de medición del tiempo y de cronometraje por categoría de pieza, ubicación visible, función principal y variación documentada. El funcionamiento, la calibración y la interpretación detallada de las subesferas son funciones relacionadas, pero quedan fuera de esta clasificación basada en la función.

Grupo de piezas Ubicación visible Función principal Variación común
Elementos de la esfera En la cara principal del reloj Proporcionan las referencias visuales utilizadas para leer la hora actual y, si están presentes, las indicaciones de tiempo transcurrido Los marcadores, las escalas, los visualizadores de fecha y las marcas del cronógrafo dependen de la configuración; las fuentes revisadas no establecen una disposición fija para la categoría de reloj
Manecillas Desde el centro de la esfera o dentro de un indicador dedicado Las manecillas normales de hora, minuto y segundo tienen una función de medición del tiempo; las manecillas dedicadas del cronógrafo tienen una función de cronometraje Citizen especifica manecillas separadas de segundos y minutos del cronógrafo para el movimiento B620, mientras que Seiko especifica manecillas de cronometraje de 1/20 de segundo, segundos y minutos para su movimiento V176, lo que muestra que las unidades de tiempo transcurrido mostradas dependen del movimiento
Subesferas Indicadores más pequeños dentro de la esfera principal cuando el movimiento las utiliza Muestran la función asignada por el movimiento, que puede incluir una indicación de la hora o una indicación de tiempo transcurrido La documentación del fabricante revisada no respalda un número o asignación fija de subesferas en todos los movimientos de cronógrafos de cuarzo; el manual del movimiento identifica la función aplicable
Corona En el lateral de la caja Actúa principalmente como control de ajuste y no como indicador de tiempo transcurrido La documentación del B620 de Citizen especifica una corona normal o de rosca y utiliza posiciones de la corona para el ajuste de hora y fecha; se debe consultar la documentación de otros movimientos para conocer sus posiciones asignadas
Pulsadores En el lateral de la caja, separados de la corona Actúan como controles del cronógrafo cuando se asignan al funcionamiento de este El manual del B620 de Citizen asigna el botón B al inicio/parada del cronógrafo y el botón A al reinicio, mientras que la asignación exacta depende del movimiento

Partes principales de la esfera e indicadores de tiempo

Las partes principales de la esfera organizan la cara de un reloj cronógrafo en dos funciones de lectura: las manecillas principales y los marcadores de hora proporcionan referencias de la hora actual, mientras que la manecilla del cronógrafo, las subesferas y otros indicadores de tiempo proporcionan lecturas de tiempo transcurrido o estado según el movimiento. Las instrucciones del B620 de Citizen identifican manecillas separadas de hora, minuto y segundo para la hora normal y manecillas dedicadas del cronógrafo para la medición del cronógrafo. Por lo tanto, leer la esfera comienza por separar los indicadores de hora actual de los indicadores de tiempo transcurrido.

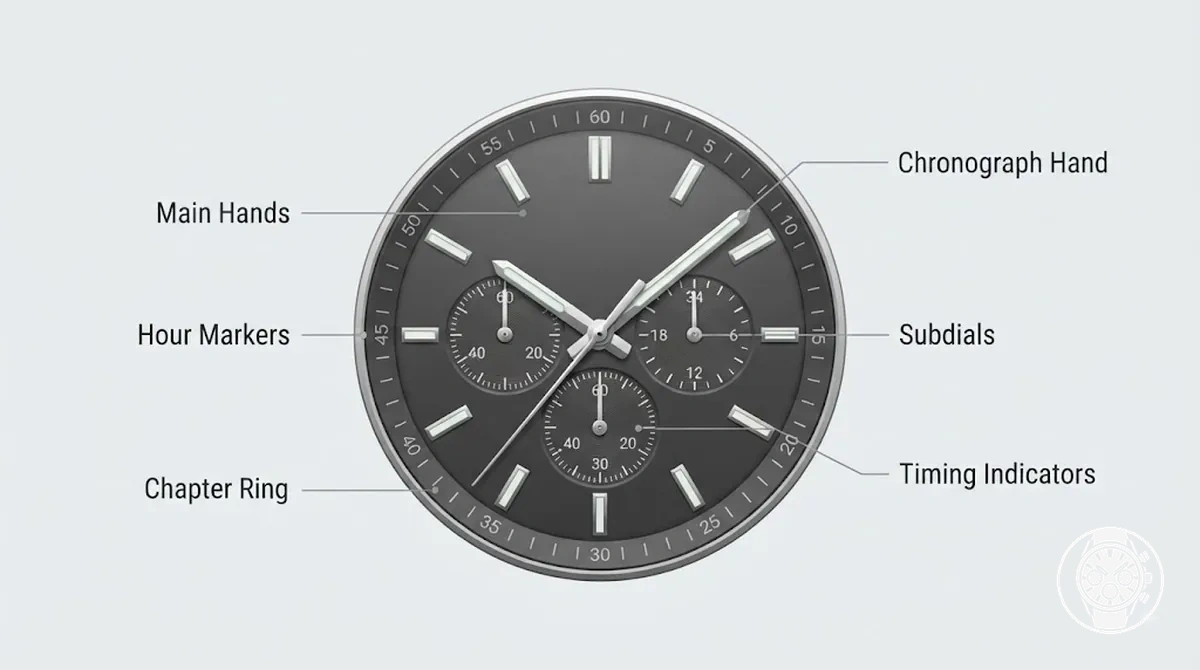

Esfera de reloj cronógrafo de cuarzo para hombre con manecillas principales, marcadores, subesferas e indicadores de tiempo etiquetados.

La esfera es la cara principal del reloj que lleva los indicadores legibles; los marcadores de hora proporcionan posiciones de referencia para las manecillas principales, mientras que un anillo de capítulo, cuando está presente, proporciona marcas de escala periféricas para leer una manecilla contra la esfera. Las manecillas principales de hora y minuto muestran la hora actual, y los segundos continuos identifican la medición normal del tiempo cuando el movimiento asigna esa función a una manecilla central o subesfera. La documentación del B620 de Citizen, por ejemplo, especifica manecillas de hora, minuto y segundo para la hora normal más una manecilla de 24 horas separada, mientras que Citizen también advierte que la disposición de piezas ilustrada puede diferir del reloj real. Por lo tanto, la claridad de la disposición depende de identificar cada indicador por su función asignada en lugar de asumir que una posición particular de la esfera tiene la misma función en todos los movimientos de cronógrafos.

Las manecillas principales de hora y minuto muestran la hora actual, y los segundos continuos identifican la medición normal del tiempo cuando el movimiento asigna esa función a una manecilla central o subesfera.

Los indicadores de tiempo del cronógrafo utilizan manecillas o subesferas dedicadas para mostrar el tiempo transcurrido, y la posición de reinicio proporciona la referencia cero para la manecilla del cronógrafo después de que el cronometraje se detiene. Citizen especifica una manecilla de cronógrafo de 1/5 de segundo y una manecilla de minutos del cronógrafo para el B620, cuyo cronógrafo de 60 minutos muestra el tiempo transcurrido hasta 59 minutos 59,8 segundos; Casio especifica una disposición de tres registros diferente para el MTP-E515D-2A1V, con sus tres subesferas asignadas a hora de 24 horas, segundos del cronógrafo y minutos del cronógrafo y una capacidad de cronometraje de 59 minutos 59 segundos. Estas configuraciones documentadas muestran que un registro puede contener información de hora normal o de cronometraje, por lo que su función de lectura debe identificarse antes de interpretar el valor que muestra. Los diseños de dos y tres registros pueden, en consecuencia, dividir los segundos continuos, un totalizador de minutos, un totalizador de horas u otros indicadores compatibles de manera diferente cuando el movimiento proporciona esas funciones.

Elemento de la esfera Qué muestra Función de lectura Nota de variación
Manecillas principales Horas y minutos, con segundos normales cuando se asignan a una manecilla central de segundos Lectura de la hora actual La documentación del B620 de Citizen identifica manecillas separadas de hora, minuto y segundo para la hora normal
Segundos continuos Segundos de la hora normal Medición normal del tiempo, no segundos transcurridos del cronógrafo El B620 de Citizen asigna los segundos continuos a su manecilla normal de segundos; otro movimiento puede asignar esta lectura a una subesfera
Segundos del cronógrafo Segundos transcurridos o fracciones de segundo Lectura del cronógrafo El B620 de Citizen utiliza una manecilla de cronógrafo de 1/5 de segundo y especifica una visualización máxima de tiempo transcurrido de 59 minutos 59,8 segundos
Subesferas Lecturas asignadas por el movimiento, como minutos del cronógrafo, segundos del cronógrafo u hora de 24 horas Lectura de tiempo transcurrido o de tiempo suplementario El MTP-E515D-2A1V de Casio tiene tres subesferas asignadas a hora de 24 horas, minutos del cronógrafo y segundos del cronógrafo
Marcadores de hora y anillo de capítulo Posiciones de referencia y divisiones de escala periféricas utilizadas para leer las manecillas Referencia de lectura No se establece una disposición única de anillo de capítulo o marcadores para la categoría; la disposición aplicable de la esfera es específica del movimiento y del modelo
Indicadores pequeños Información de estado o suplementaria asignada por el movimiento Lectura de estado o secundaria El B620 de Citizen incluye un indicador de fecha y una manecilla de 24 horas, lo que ilustra que los indicadores pequeños no tienen por qué representar tiempo transcurrido

Manecillas de hora, minuto y segundos continuos

La manecilla de hora indica la hora actual, la manecilla de minuto indica el minuto actual y la manecilla de segundos continuos indica los segundos de la hora actual en la esfera. Las manecillas de hora, minuto y segundos continuos son manecillas estándar para la medición normal del tiempo.

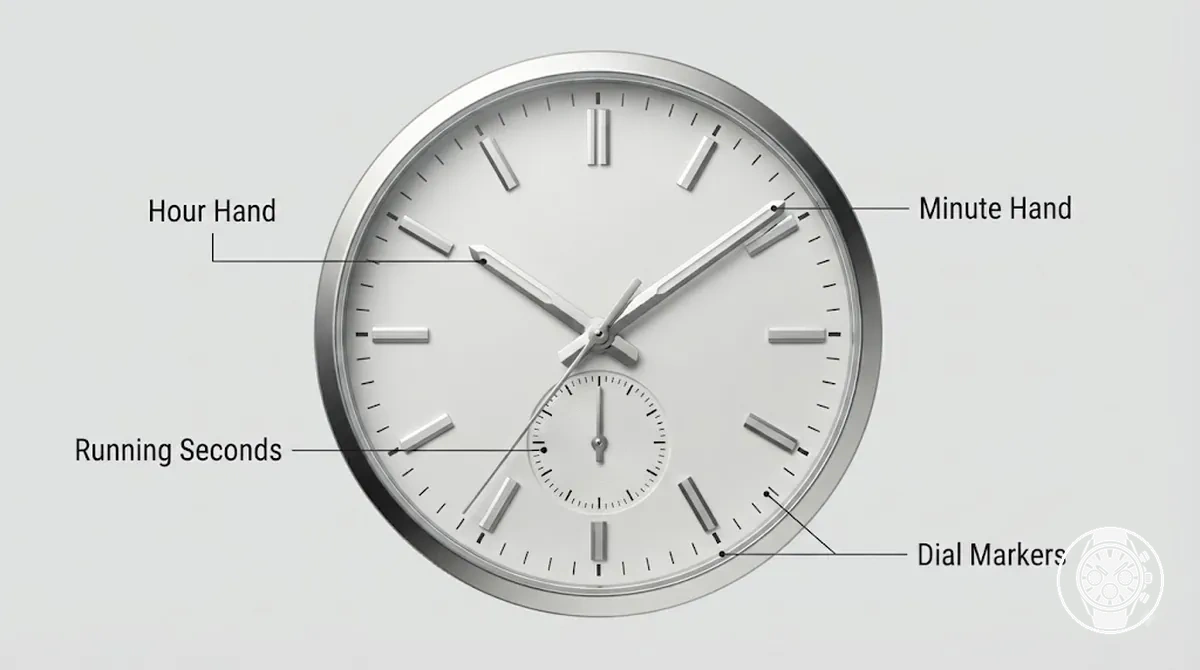

Primer plano de esfera de cronógrafo que muestra la manecilla de hora, la manecilla de minuto y la manecilla de segundos continuos.

La manecilla de segundos continuos muestra la hora normal de forma continua mientras el reloj está en marcha, mientras que una manecilla de segundos del cronógrafo indica el tiempo transcurrido durante el cronometraje. Su posición depende del movimiento: el manual de instrucciones del B620 de Citizen identifica una manecilla de segundos normal para la medición del tiempo junto con una manecilla de segundos del cronógrafo de 1/5 separada, por lo que la manecilla de segundos continuos debe identificarse por su función de hora normal en lugar de asumir que ocupa una posición particular de la esfera.

Indicadores de segundos, minutos y horas del cronógrafo

Los indicadores del cronógrafo miden el tiempo transcurrido en las unidades asignadas: los segundos del cronógrafo muestran los segundos transcurridos, un totalizador de minutos cuenta los minutos transcurridos y un totalizador de horas, cuando está presente, cuenta las horas transcurridas. La cantidad de indicadores y la disposición de la esfera dependen del movimiento; la documentación del 8R48 de Seiko especifica una manecilla central de segundos del cronógrafo, una manecilla de minutos del cronógrafo con una escala de 30 minutos y una manecilla de horas del cronógrafo con una escala de 12 horas. Estos indicadores forman, por lo tanto, la lectura del cronógrafo y no la visualización de la hora normal.

Estos indicadores forman, por lo tanto, la lectura del cronógrafo y no la visualización de la hora normal.

La posición de reinicio es la referencia cero o de inicio para un indicador del cronógrafo, pero su ubicación mostrada sigue la disposición específica de la esfera. Las instrucciones del 8R46/8R48 de Seiko especifican que la manecilla central de segundos del cronógrafo debe estar en la posición «0» antes del cronometraje; en el 8R48, una lectura detenida puede combinar la manecilla de segundos con los contadores de 30 minutos y 12 horas, por lo que más de un indicador puede contribuir a un mismo intervalo medido.

Por lo tanto, la ubicación de los indicadores debe identificarse a partir de la documentación del movimiento o del modelo antes de interpretar una lectura.

Por lo tanto, la ubicación de los indicadores debe identificarse a partir de la documentación del movimiento o del modelo antes de interpretar una lectura.

Indicador Mide Ubicación de visualización común Nota de variación
Segundos del cronógrafo Segundos transcurridos Manecilla central en Seiko 8R48 Seiko especifica una manecilla central de segundos del cronógrafo para el 8R48; otro movimiento puede utilizar una disposición de indicador diferente.
Totalizador de minutos Minutos transcurridos Registro de tiempo separado en Seiko 8R48 Seiko especifica una escala de 30 minutos para la manecilla de minutos del cronógrafo del 8R48.
Totalizador de horas Horas transcurridas Registro de tiempo separado en Seiko 8R48 Seiko especifica una escala de 12 horas para la manecilla de horas del cronógrafo del 8R48, mientras que su documentación del 8R46 especifica una medición del cronógrafo de hasta 30 minutos y no proporciona el mismo contador de horas.
Posición de reinicio Referencia cero/inicio Marcador cero asignado por el movimiento Seiko especifica la posición «0» para la manecilla central de segundos del cronógrafo en los 8R46/8R48; la referencia cero correspondiente para otros indicadores sigue la disposición documentada de su esfera.

Subesferas como indicadores locales de tiempo

Las subesferas son indicadores locales de tiempo más pequeños, también llamados esferas pequeñas o registros, situados dentro de la esfera principal y con una función mostrada específica asignada por el movimiento del reloj. Una subesfera puede servir como contador de minutos para los minutos transcurridos, contador de horas para las horas transcurridas, segundos continuos para la medición normal del tiempo u otra indicación secundaria; su etiqueta y escala ayudan a identificar cómo se relaciona su lectura con las manecillas principales. Las subesferas funcionan, por lo tanto, como indicadores locales dentro del sistema de esfera más amplio, sin tener un significado fijo.

Las subesferas funcionan, por lo tanto, como indicadores locales dentro del sistema de esfera más amplio, sin tener un significado fijo.

La posición de la subesfera por sí sola no determina la función mostrada, por lo que la escala, la etiqueta, la asignación del movimiento y la relación con las manecillas principales deben interpretarse en conjunto. La documentación del B620 de Citizen, por ejemplo, especifica un cronógrafo de 60 minutos con una manecilla de minutos del cronógrafo y una manecilla de 24 horas separada, mientras que Casio especifica tres esferas insertadas en el MTP-E515D-2A1V para hora de 24 horas, segundos del cronógrafo y minutos del cronógrafo; estas configuraciones definidas por el fabricante muestran que indicadores secundarios con posiciones similares pueden tener funciones diferentes.

Pista de la subesfera Posible función Qué verificar Nota de límite
Escala de minutos transcurridos Contador de minutos para los minutos transcurridos durante el cronometraje Etiquetas de minutos, divisiones de escala y la asignación del cronógrafo por el movimiento La documentación del movimiento y la escala identifican la función; la posición por sí sola no.
Escala de horas transcurridas Contador de horas para las horas transcurridas durante cronometrajes más largos Etiquetas de horas, escala y la capacidad del cronógrafo indicada por el movimiento Un contador de horas se aplica solo cuando el movimiento proporciona un registro de horas transcurridas.
Escala de segundos Segundos continuos para la medición normal del tiempo o una visualización de segundos del cronógrafo Si el movimiento asigna la subesfera a segundos pequeños o al cronometraje Una escala de segundos por sí sola no determina qué función de segundos se muestra.
Escala de 24 horas o relacionada con el calendario Información de tiempo o calendario suplementaria Etiquetas, formato de escala e instrucciones del movimiento específicas del modelo Una subesfera con esta asignación es un indicador secundario, no un contador de tiempo transcurrido.

Las disposiciones de esfera poco habituales deben consultarse con las instrucciones del modelo o del movimiento, porque el significado de la subesfera sigue su etiqueta, escala y asignación documentadas del movimiento, y no solo su posición. Para una explicación dedicada de estas configuraciones, consulte funciones de las subesferas del cronógrafo.

Funciones de la corona, los pulsadores y los botones

La corona controla las funciones de ajuste, mientras que los pulsadores controlan las acciones del cronógrafo en un reloj cronógrafo. Citizen especifica para su movimiento de cuarzo B620 que la corona maneja el ajuste de la hora y la fecha, el pulsador superior inicia y detiene el cronógrafo, y el pulsador inferior lo reinicia después de que el cronógrafo se haya detenido. Esta división de control distingue las acciones de la corona para el ajuste de las acciones de los pulsadores para el cronometraje.

Esta división de control distingue las acciones de la corona para el ajuste de las acciones de los pulsadores para el cronometraje.

Las posiciones de la corona y las funciones de los botones deben interpretarse según las condiciones especificadas para el movimiento. Las instrucciones del B620 de Citizen definen tres posiciones de la corona: la posición 0 es la posición normal, la posición 1 se utiliza para el ajuste de la fecha y la posición 2 se utiliza para el ajuste de la hora; el cronógrafo se opera con la corona en la posición 0. Para el mismo movimiento, Citizen especifica una capacidad de medición del cronógrafo de hasta 59 minutos 59,8 segundos y asigna el pulsador superior para iniciar o detener el cronometraje y el pulsador inferior para reiniciar el cronógrafo detenido. Estos valores y asignaciones describen el movimiento B620, no una secuencia de botones universal, por lo que se deben utilizar las posiciones de la corona y las asignaciones de control documentadas de otro movimiento cuando difieran.

La tabla asigna cada control físico a su acción común, función afectada y condición de funcionamiento.

La tabla asigna cada control físico a su acción común, función afectada y condición de funcionamiento. Separar el tipo de control de la función ayuda a un lector que podría tirar de la corona cuando la acción prevista corresponde a un pulsador del cronógrafo.

Control Acción común Función afectada Nota según el modelo
Corona, posición neutra Permanecer completamente presionada durante el funcionamiento normal Funcionamiento normal del reloj y disponibilidad del cronógrafo Citizen especifica la posición 0 para el funcionamiento del cronógrafo B620; la posición neutra aplicable debe identificarse en las instrucciones del movimiento.
Corona, posiciones extraídas Extraer a la posición asignada y girar Ajuste de la fecha o de la hora Citizen asigna la posición 1 del B620 al ajuste de la fecha y la posición 2 al ajuste de la hora. Citizen también indica a los usuarios que no ajusten la fecha del B620 entre las 9:00 PM y la 1:00 AM porque la indicación de la fecha puede cambiar de forma incorrecta.
Pulsador superior Presionar durante el funcionamiento del cronógrafo Iniciar o detener el cronometraje Citizen asigna el pulsador superior del B620 para iniciar y detener; el botón correspondiente debe confirmarse para otro movimiento.
Pulsador inferior Presionar cuando el cronógrafo esté detenido Reiniciar el cronógrafo a su referencia cero Citizen asigna el pulsador inferior del B620 para reiniciar después de que el cronometraje se haya detenido; la condición de reinicio y la asignación del botón son específicas del movimiento.
Comportamiento condicional del control Usar el control bajo el estado especificado de la corona y del cronógrafo Determina qué acción de ajuste o de cronógrafo está disponible Para el B620, Citizen especifica la posición 0 para el funcionamiento del cronógrafo y un cronógrafo detenido para la acción de reinicio normal; las instrucciones de otro movimiento pueden especificar condiciones diferentes.

Si la acción prevista es cambiar la hora o la fecha mostrada, use la posición de la corona asignada por el movimiento; si la acción prevista es cronometrar un intervalo, use los pulsadores del cronógrafo documentados bajo sus condiciones especificadas. Para la secuencia de funcionamiento completa más allá de esta distinción entre control y función, consulte using the chronograph function.

Posiciones de la corona para el ajuste de hora y fecha

Las posiciones de la corona controlan funciones de ajuste como el funcionamiento normal, el ajuste de la fecha y el ajuste de la hora, pero las posiciones de extracción exactas son específicas del modelo. El cronógrafo de cuarzo B620 de Citizen documenta tres estados de la corona: una posición neutra con la corona completamente presionada, una primera posición de extracción para el ajuste de la fecha y una segunda posición de extracción para el ajuste de la hora. Otros movimientos pueden asignar funciones diferentes u omitir una posición separada para el ajuste de la fecha.

Se debe consultar el manual de instrucciones o la referencia del movimiento cuando el reloj utilice diferentes clics de corona, no tenga indicador de fecha o asigne otra función a una posición de extracción. Las posiciones del B620 anteriores son un ejemplo documentado por el fabricante del comportamiento de la corona específico del modelo, no una secuencia que se aplique a todos los cronógrafos de cuarzo.

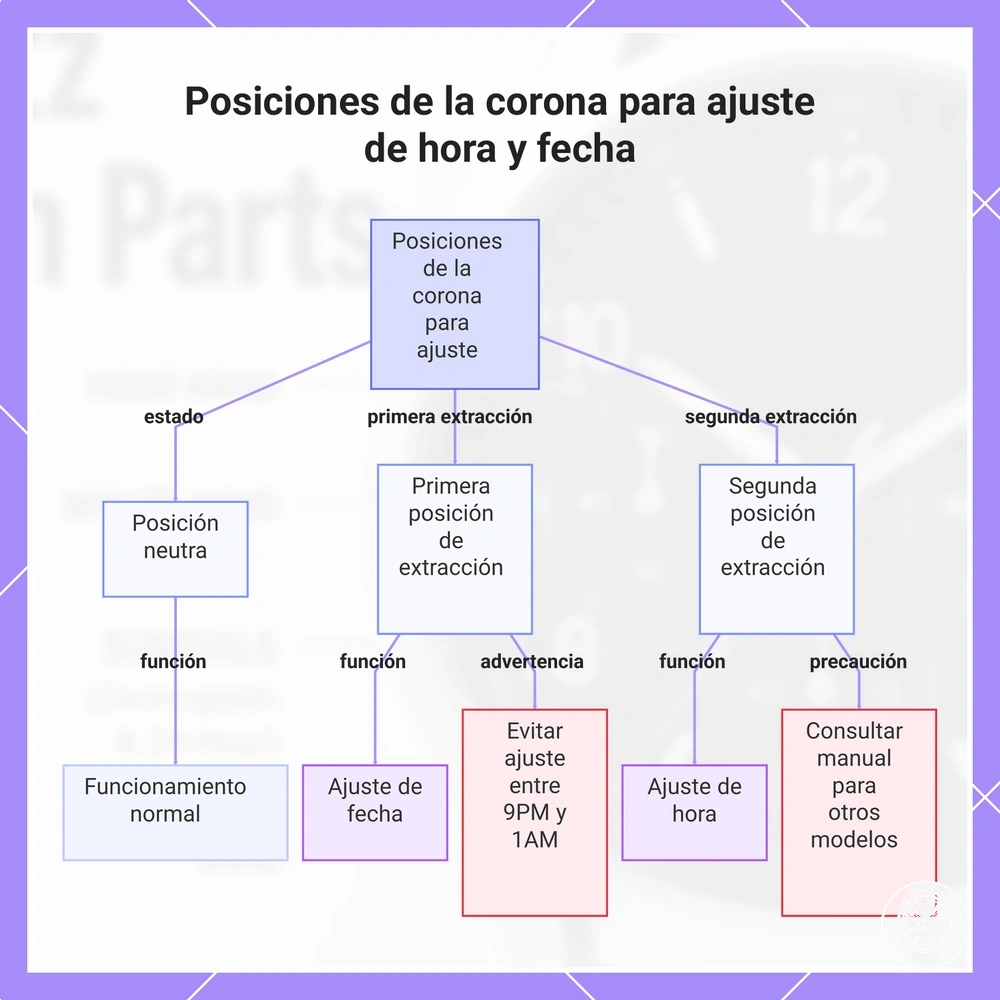

Este gráfico muestra las tres posiciones de la corona del cronógrafo de cuarzo Citizen B620 y sus funciones, junto con una advertencia sobre variaciones según el modelo.

Este gráfico muestra las tres posiciones de la corona del cronógrafo de cuarzo Citizen B620 y sus funciones, junto con una advertencia sobre variaciones según el modelo.

Posiciones de la corona para ajuste de hora y fecha

Funciones de los pulsadores superior e inferior para inicio, parada y reinicio

El pulsador superior controla comúnmente el inicio y la parada de la función de cronógrafo, mientras que el pulsador inferior controla comúnmente el reinicio cuando se cumple la condición requerida. Citizen especifica esta disposición para su movimiento de cuarzo B620: el botón superior derecho inicia o detiene el cronometraje, y el botón inferior derecho reinicia el cronógrafo mientras está detenido. En esta configuración, el pulsador superior controla el cronometraje y el pulsador inferior controla el reinicio.

La condición requerida y la respuesta esperada dependen, por lo tanto, del movimiento: el B620 de Citizen requiere que el cronógrafo esté detenido antes de su reinicio normal con el botón inferior, mientras que Seiko documenta movimientos en los que el botón correspondiente también maneja el fraccionamiento. Estas diferencias significan que los pulsadores deben identificarse a partir de las instrucciones del movimiento del reloj y no solo por su posición física.

Estas diferencias significan que los pulsadores deben identificarse a partir de las instrucciones del movimiento del reloj y no solo por su posición física.

Si se completa un reinicio normal pero las manecillas desalineadas persistentes permanecen alejadas de su posición cero prevista, esa condición está fuera de esta explicación local de la función de los pulsadores y pertenece a una guía separada sobre cómo reset chronograph hands.

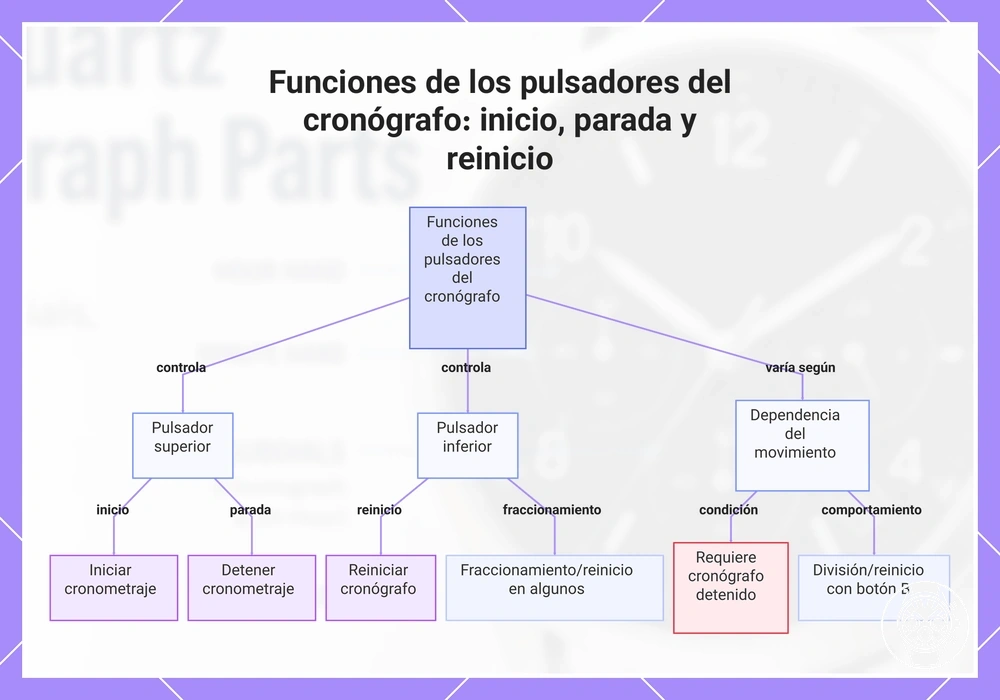

Este gráfico muestra las funciones típicas de los pulsadores superior e inferior para iniciar, detener y reiniciar el cronógrafo, y explica cómo estas funciones dependen de las instrucciones específicas del movimiento.

Este gráfico muestra las funciones típicas de los pulsadores superior e inferior para iniciar, detener y reiniciar el cronógrafo, y explica cómo estas funciones dependen de las instrucciones específicas del movimiento.

Funciones de los pulsadores del cronógrafo: inicio, parada y reinicio

Piezas externas de la caja que afectan la lectura y el control

Las piezas externas de la caja afectan la lectura y el control al determinar si la esfera es visible, si hay una escala exterior disponible y cómo se accede físicamente a la corona y los pulsadores. En uso, la caja sostiene el conjunto del reloj, el cristal proporciona una superficie de visualización transparente sobre la esfera, y la colocación en el lateral de la caja sitúa los controles de ajuste y del cronógrafo donde el usuario puede alcanzarlos. El resultado práctico es que cada atributo físico cambia la visibilidad, la referencia de lectura disponible o el acceso al control.

Estas son configuraciones de acceso al control específicas del modelo, no requisitos fijos para todos los cronógrafos de cuarzo.

La caja forma el envoltorio alrededor del mecanismo del reloj, mientras que el cristal es la cubierta transparente a través de la cual se realiza la lectura de la esfera. Los protectores de corona, cuando están instalados, rodean parte de la corona y pueden reducir el contacto directo con ella, pero la evidencia del fabricante revisada no establece una forma de protector universal ni una reducción numérica de las pulsaciones accidentales. La documentación del B620 de Citizen demuestra la variación de diseño relevante: la corona puede ser de tipo normal o de rosca, esta última puede bloquearse para evitar un funcionamiento no deseado, y los botones pueden ser expuestos, empotrados o de rosca; Citizen especifica que un botón empotrado se opera con un objeto estrecho no abrasivo. Estas son configuraciones de acceso al control específicas del modelo, no requisitos fijos para todos los cronógrafos de cuarzo.

La caja forma el envoltorio alrededor del mecanismo del reloj, mientras que el cristal es la cubierta transparente a través de la cual se realiza la lectura de la esfera.

El bisel afecta la lectura solo cuando su atributo físico proporciona una escala utilizable, mientras que los pulsadores y su colocación en el lateral de la caja determinan el acceso a los controles del cronógrafo asignados. Casio define un bisel taquímetro como una escala que puede estimar la velocidad midiendo el recorrido de 1 km en 60 segundos, y su EFR-574DE-7AV es un cronógrafo documentado con un bisel taquímetro; por el contrario, un bisel liso no proporciona escala taquímetro, mientras que un bisel fijo marcado proporciona solo las marcas impresas para su tarea de lectura específica. El B620 de Citizen proporciona un ejemplo de control en el lateral de la caja en el que el pulsador superior derecho inicia o detiene el cronógrafo y el pulsador inferior derecho lo reinicia cuando está detenido, lo que muestra por qué las marcas del bisel determinan una tarea de lectura externa, mientras que la colocación de los pulsadores determina el acceso físico al control.

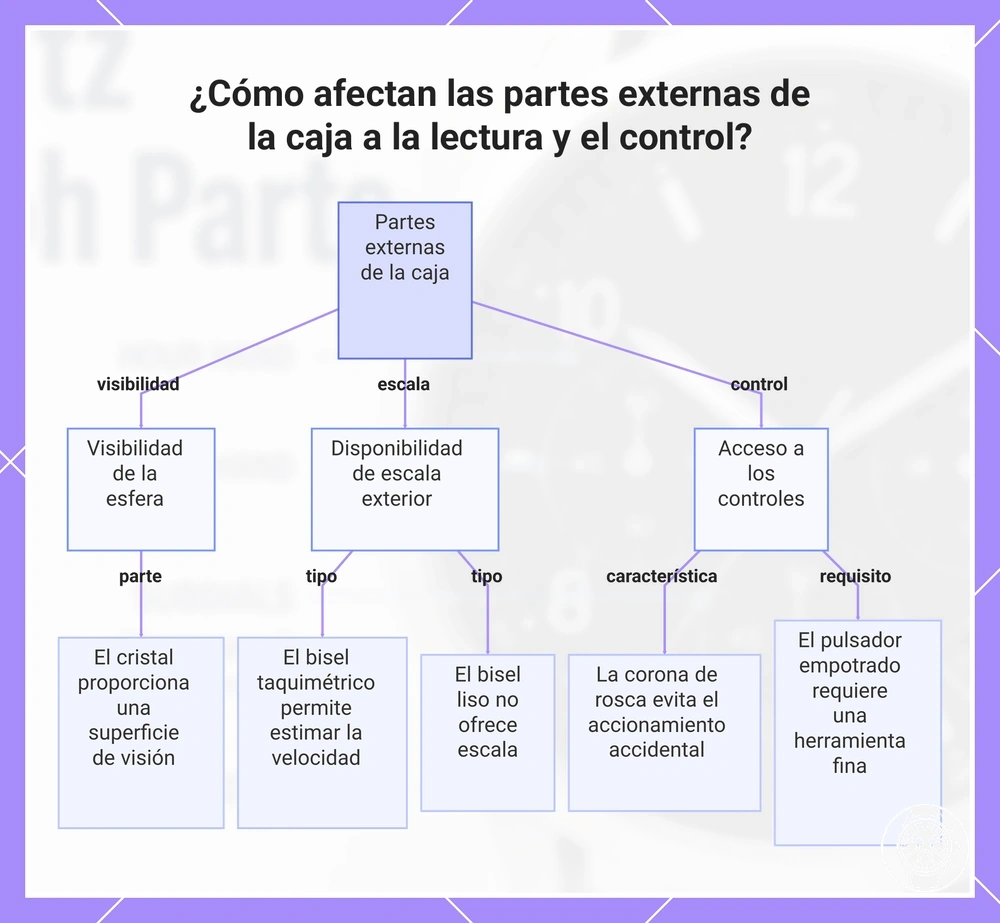

Este gráfico muestra cómo las partes externas de la caja (caja, cristal, corona, pulsadores y bisel) afectan a la visibilidad de la esfera, a la disponibilidad de escala exterior y al acceso a los controles.

Este gráfico muestra cómo las partes externas de la caja (caja, cristal, corona, pulsadores y bisel) afectan a la visibilidad de la esfera, a la disponibilidad de escala exterior y al acceso a los controles.

¿Cómo afectan las partes externas de la caja a la lectura y el control?

Bisel, cristal y controles laterales de la caja

El bisel, el cristal y los controles laterales de la caja son partes de la interfaz física con tres funciones distintas: el bisel actúa como marco o lleva una escala de lectura, el cristal proporciona una superficie de visualización protectora transparente para la visibilidad de la esfera, y los controles laterales de la caja proporcionan acceso a los pulsadores para manejar las funciones del reloj. La documentación del B620 de Citizen identifica configuraciones de botones normales, ocultos y de rosca, por lo que el acceso al control depende de la configuración y no es fijo en todos los cronógrafos de cuarzo. En conjunto, estas partes determinan qué se puede leer a través o alrededor de la esfera y con qué grado de directitud se pueden operar los controles.

En conjunto, estas partes determinan qué se puede leer a través o alrededor de la esfera y con qué grado de directitud se pueden operar los controles.

Un control protegido, empotrado o con bloqueo cambia la condición requerida para el acceso y puede reducir el funcionamiento no deseado, aunque Citizen no especifica una reducción numérica universal del riesgo de pulsación accidental. Por ejemplo, Citizen especifica que los botones ocultos del B620 requieren un implemento estrecho no abrasivo, como un palillo de madera, mientras que sus botones de rosca deben desbloquearse antes de operarlos y pueden bloquearse para evitar un funcionamiento no deseado; esto hace que el acceso al pulsador sea más deliberado que un control de presión y liberación expuesto. Un bisel elevado puede cambiar de manera similar la relación física entre el cristal y la caja circundante, pero la evidencia del fabricante revisada no proporciona una altura de bisel universal ni un beneficio de visibilidad medible, por lo que ese efecto debe evaluarse a partir del diseño específico del reloj.

Parte de la interfaz Atributo físico Efecto para el usuario
Bisel Marco alrededor del cristal, con una escala cuando el diseño la proporciona Un bisel marcado añade una referencia de lectura externa; un bisel sin marcas funciona como marco sin añadir una tarea de lectura de escala.
Cristal Cubierta transparente sobre la esfera Proporciona la superficie de visualización para la visibilidad de la esfera, separando la esfera y las manecillas del contacto externo directo.
Controles laterales de la caja Botones expuestos, empotrados o de bloqueo según la configuración del reloj Determinan el acceso a los pulsadores durante el manejo; Citizen documenta configuraciones empotradas y de rosca diseñadas para requerir un acceso más deliberado o evitar el funcionamiento no deseado, pero no especifica una reducción numérica universal de la pulsación accidental.

Escalas de taquímetro en el bisel o el borde de la esfera

Una escala de taquímetro es una escala de velocidad opcional en el bisel o el borde de la esfera que utiliza los segundos transcurridos de una manecilla del cronógrafo para indicar la velocidad u otra tasa sobre una distancia o unidad conocida. TAG Heuer explica que un taquímetro puede medir la velocidad media en una distancia predeterminada iniciando el cronógrafo al principio y deteniéndolo al final, para luego leer el valor indicado en la escala. Dado que la escala de taquímetro interpreta el cronometraje del cronógrafo en lugar de crear el cronometraje en sí, es una ayuda de lectura y no está presente en todos los cronógrafos.

Dado que la escala de taquímetro interpreta el cronometraje del cronógrafo en lugar de crear el cronometraje en sí, es una ayuda de lectura y no está presente en todos los cronógrafos.

Para un ejemplo sencillo, TAG Heuer indica que recorrer una distancia conocida de 1 milla en 30 segundos transcurridos da una lectura de taquímetro de 120, interpretada como una velocidad media de 120 millas por hora para esa milla medida. La interpretación requiere, por lo tanto, una distancia o unidad definida y una lectura de segundos transcurridos utilizable; sin esas condiciones, la escala de taquímetro por sí sola no proporciona una velocidad o tasa significativa.

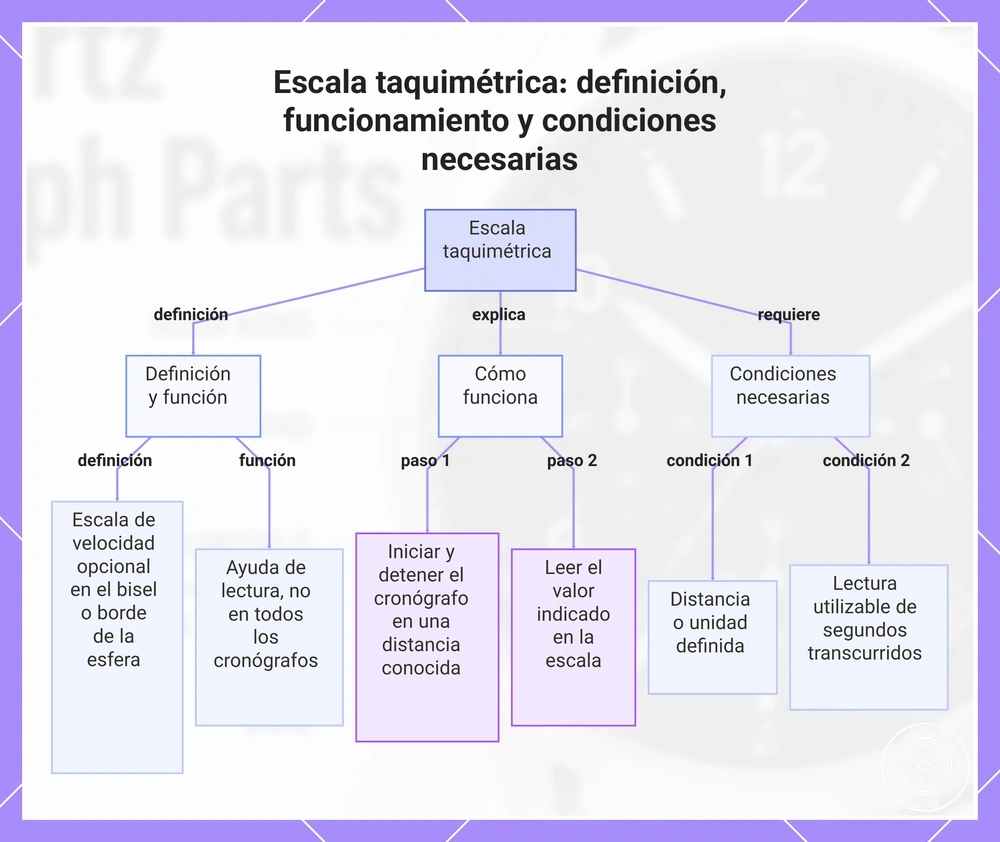

Este gráfico explica qué es una escala taquimétrica, cómo funciona con un cronógrafo y las condiciones necesarias para una lectura significativa.

Este gráfico explica qué es una escala taquimétrica, cómo funciona con un cronógrafo y las condiciones necesarias para una lectura significativa.

Escala taquimétrica: definición, funcionamiento y condiciones necesarias

Características de visualización que facilitan la lectura diaria

Las características de visualización facilitan la lectura diaria al hacer que la hora, la información del calendario y las referencias de la esfera sean más fáciles de distinguir en condiciones de visualización específicas. Una ventanilla de fecha o abertura de calendario permite comprobar rápidamente la fecha, mientras que las manecillas luminosas, los marcadores luminosos, los marcadores de la esfera y el contraste facilitan la legibilidad al leer el reloj con poca luz o al separar información en una esfera con muchos elementos. En este contexto, lectura diaria significa poder ver la indicación requerida y acceder a la información que representa.

En este contexto, lectura diaria significa poder ver la indicación requerida y acceder a la información que representa.

Una ventanilla de fecha proporciona una visualización dedicada de la fecha actual, mientras que una abertura de calendario puede presentar la fecha u otra información del calendario proporcionada por el movimiento. Casio especifica una visualización de fecha en el cronógrafo EFR-573D-2AV, mientras que Seiko especifica una visualización de fecha y un calendario automático completo hasta el 31 de diciembre de 2099 en el SSG009; estos ejemplos de fabricantes muestran que la información del calendario puede ir desde una sola indicación de fecha hasta un calendario gestionado por el movimiento. Los campos mostrados, la posición de la abertura y el comportamiento de ajuste son específicos del modelo y no siguen una disposición única de cronógrafo.

Los campos mostrados, la posición de la abertura y el comportamiento de ajuste son específicos del modelo y no siguen una disposición única de cronógrafo.

Las manecillas luminosas y los marcadores luminosos proporcionan puntos de referencia con poca luz, mientras que los marcadores de esfera diferenciados y el contraste ayudan a separar las indicaciones de hora normal y de cronógrafo en una esfera con muchos elementos. Seiko especifica LumiBrite en la manecilla de hora, la manecilla de minuto y los 12 índices del Speedtimer SSC913, e identifica el color rojo en la manecilla de segundos del cronógrafo y la manecilla de minutos del cronógrafo a las 6 en punto como parte del tratamiento de visualización centrado en la legibilidad de ese modelo. Estos ejemplos establecen una cobertura específica y una diferenciación de color, pero la información del fabricante revisada no establece un valor de brillo universal, una duración de luminiscencia o una relación de contraste para los cronógrafos de cuarzo, por lo que la visibilidad con poca luz y la legibilidad resultantes siguen siendo específicas del modelo.

Característica Qué ayuda a leer Condición útil Limitación
Ventanilla de fecha Fecha actual Comprobación rápida de la fecha sin interpretar los registros del cronógrafo La posición y la presentación son específicas del modelo; Casio especifica una visualización de fecha en el EFR-573D-2AV.
Abertura de calendario Fecha u otra información del calendario compatible con el movimiento Lectura de la información del calendario por separado de las indicaciones de tiempo transcurrido La capacidad del calendario sigue al movimiento; Seiko especifica un calendario automático completo hasta el 31 de diciembre de 2099 en el SSG009.
Manecillas luminosas Indicaciones de hora y minuto Lectura de la hora actual con poca luz Seiko especifica LumiBrite en ambas manecillas principales de medición del tiempo del SSC913, pero la evidencia revisada no establece un valor de brillo o duración de luminiscencia universal para la categoría.
Marcadores luminosos Posiciones de referencia de hora Coincidencia de las posiciones de las manecillas con las referencias de hora con poca luz Seiko especifica LumiBrite en los 12 índices del SSC913; la cobertura es un atributo específico del modelo.
Contraste de esfera Marcadores de esfera e indicaciones del cronógrafo Separación de información en una esfera de cronógrafo con muchos elementos Seiko especifica color rojo para la manecilla de segundos del cronógrafo y la manecilla de minutos del cronógrafo a las 6 en punto del SSC913, pero la evidencia revisada no proporciona una relación de contraste universal para los cronógrafos de cuarzo.

Ventanillas de fecha y aberturas de calendario

Las ventanillas de fecha y las aberturas de calendario muestran información del calendario en una posición definida de la esfera cuando el reloj incluye esa función; el valor mostrado puede ser una fecha numérica u otro campo del calendario compatible con el movimiento. Citizen especifica una indicación de fecha en su cronógrafo de cuarzo B620 e identifica esa fecha mostrada como una función ajustable del movimiento, estableciendo una dependencia de ajuste sin hacer que la misma disposición de visualización de fecha sea universal. La posición real de la ventanilla de fecha sigue, por lo tanto, la disposición específica de la esfera y no una posición fija para los cronógrafos de cuarzo.

La posición real de la ventanilla de fecha sigue, por lo tanto, la disposición específica de la esfera y no una posición fija para los cronógrafos de cuarzo.

Un diseño sin fecha no tiene ventanilla de fecha que leer, mientras que un diseño de calendario múltiple puede asignar más de un valor mostrado a su visualización de calendario. Una fecha con indicador es un caso particular: en lugar de presentar la fecha a través de una pequeña abertura de calendario, una manecilla dedicada apunta a una escala de fecha numerada en la esfera o a una subesfera, por lo que el valor mostrado se lee desde la posición del indicador.

Un diseño sin fecha no tiene ventanilla de fecha que leer, mientras que un diseño de calendario múltiple puede asignar más de un valor mostrado a su visualización de calendario.

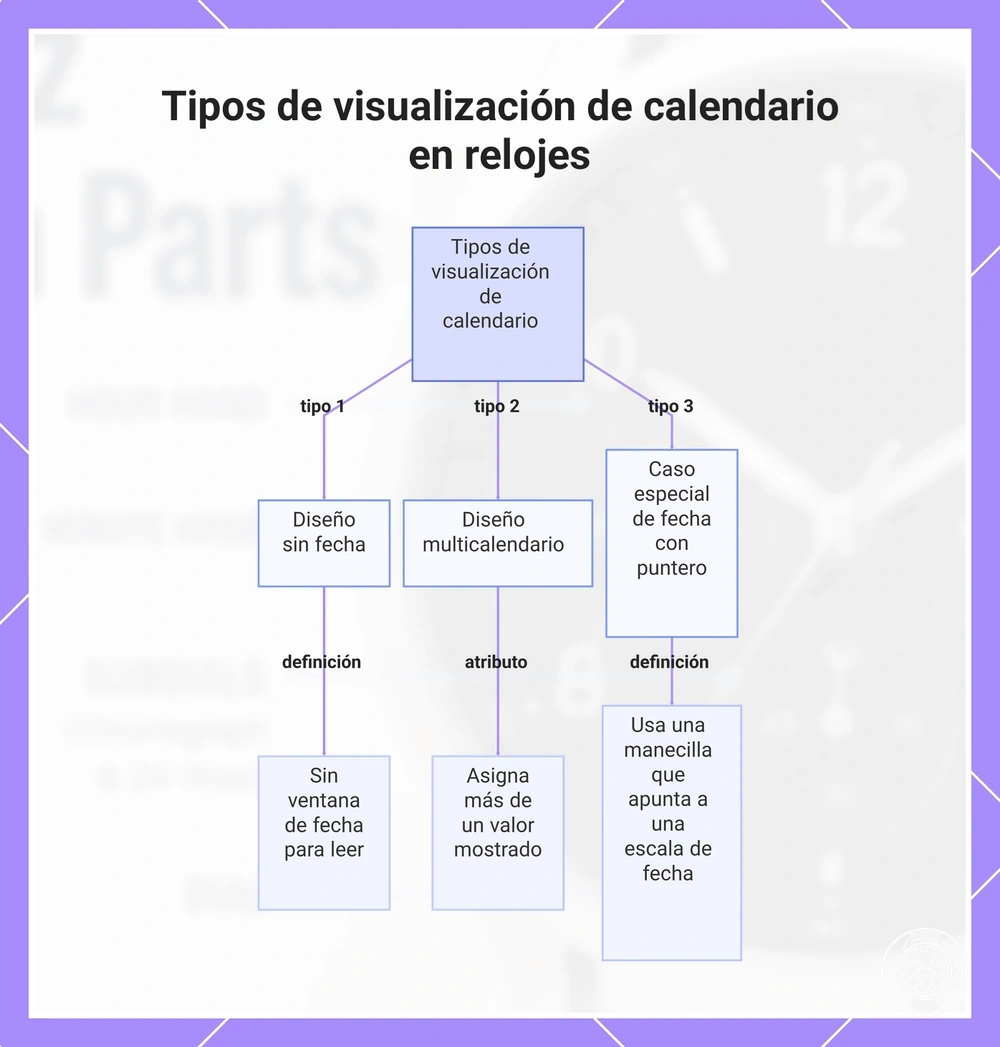

Este gráfico muestra los tres tipos principales de visualización de calendario en las esferas de los relojes: sin fecha, multicalendario y fecha con puntero, junto con sus características clave.

Tipos de visualización de calendario en relojes

Manecillas luminosas, marcadores y señales de legibilidad

Las manecillas luminosas y los marcadores luminosos son señales de legibilidad que facilitan la lectura con poca luz cuando su material luminoso ha recibido previamente suficiente luz para una visibilidad cargada. Seiko explica que su material LumiBrite absorbe energía luminosa y emite esa energía almacenada en la oscuridad; en una esfera de cronógrafo, las manecillas luminosas facilitan la lectura de la hora, mientras que los marcadores de esfera luminosos proporcionan posiciones de referencia para la orientación de las manecillas. La legibilidad resultante depende de que las áreas luminosas hayan estado expuestas a la luz antes de la condición de visualización más oscura.

La legibilidad resultante depende de que las áreas luminosas hayan estado expuestas a la luz antes de la condición de visualización más oscura.

La intensidad del brillo y la duración no tienen un valor único respaldado para los cronógrafos de cuarzo, porque la evidencia revisada no establece un nivel de brillo ni un tiempo de funcionamiento fijo para toda la categoría, y el rendimiento se ve afectado por el material luminoso, la aplicación, la condición de carga y el tiempo transcurrido desde la exposición; esta es la limitación clave. El contraste de la esfera puede proporcionar una señal visual separada cuando hay luz ambiental disponible, pero los marcadores reflectantes pulidos devuelven la luz incidente en lugar de producir la visibilidad cargada del material luminoso, por lo que la reflexión no debe interpretarse como equivalente a la luminiscencia en la oscuridad.

Funciones de las piezas que pertenecen a tareas de ajuste, uso o reinicio

Las funciones de las piezas en esta página identifican cada parte visible de un cronógrafo de cuarzo y la función asignada a la misma, mientras que las tareas de ajuste, las tareas de uso y las tareas de reinicio describen acciones realizadas con esas piezas. La interpretación de las subesferas queda fuera de ese enfoque de atributos cuando la tarea pasa de identificar un registro a determinar qué significan su disposición o sus etiquetas, y la calibración queda fuera cuando la tarea pasa de identificar una función de reinicio a corregir la alineación de las manecillas. Por lo tanto, la identificación de las piezas es el alcance principal de esta página.

Por lo tanto, la identificación de las piezas es el alcance principal de esta página.

Identificar una corona o un pulsador establece su contexto funcional; el comportamiento de ajuste se refiere, en cambio, a cómo se utiliza la corona para el ajuste de la hora o la fecha, mientras que una secuencia de uso se refiere a las acciones ordenadas de los pulsadores para el funcionamiento del cronógrafo. Las tareas de reinicio se refieren a devolver una indicación a su estado previsto, mientras que la calibración se refiere a corregir la alineación de referencia cuando el movimiento aplicable proporciona ese procedimiento. El procedimiento exacto de ajuste, uso, reinicio o calibración depende del movimiento y la disposición de control del reloj, por lo que esos procedimientos quedan fuera de este límite de piezas y funciones.

La comparación separa la explicación de las piezas de funciones de las subesferas del cronógrafo , using the chronograph function y la guía para reset chronograph hands .

La comparación separa la explicación de las piezas de funciones de las subesferas del cronógrafo, using the chronograph function y la guía para reset chronograph hands. Estas distinciones establecen los límites de las tareas para la interpretación de subesferas, la secuencia de uso, el comportamiento de ajuste y el reinicio o calibración sin reconstruir esas tareas adyacentes aquí.

Tarea Qué cubre esta página Qué queda fuera del alcance Por qué es importante el límite
Explicación de piezas Nombres de las piezas visibles y la función asignada a cada una La secuencia de acciones utilizadas para operar esas piezas Mantiene el enfoque en el atributo de identificar un componente y su función, en lugar de realizar una tarea.
Interpretación de subesferas Subesferas como piezas visibles y las categorías de información que muestran Interpretar una disposición, escala, etiqueta o asignación de movimiento específica Separa la explicación de las piezas de la determinación del significado de un registro particular.
Uso del cronógrafo Pulsadores como controles físicos con funciones de cronógrafo asignadas La secuencia de uso para las acciones de inicio, parada, lectura y reinicio Separa la identificación de un control de las acciones ordenadas necesarias para utilizarlo.
Ajuste del reloj La corona como control físico asociado con funciones de ajuste La secuencia aplicable para ajustar la hora, la fecha u otra indicación compatible con el movimiento Separa la función de la corona como pieza del comportamiento de ajuste determinado por el movimiento.
Reinicio de manecillas La función de reinicio dentro del contexto de control del cronógrafo Tareas de reinicio, corrección de la posición de referencia, calibración y resolución de problemas de alineación de manecillas Separa la identificación normal de piezas de los procedimientos correctivos que requieren instrucciones específicas del movimiento.

La guía de relojes cronógrafo de cuarzo para hombre proporciona la distinción del siguiente paso cuando la necesidad del lector se extiende más allá de las funciones de las piezas al contexto más amplio del reloj; la ejecución de la tarea debe seguir entonces las instrucciones aplicables al movimiento específico.
